Руководство для пользователя
7
2.3. Габаритные и присоединительные размеры

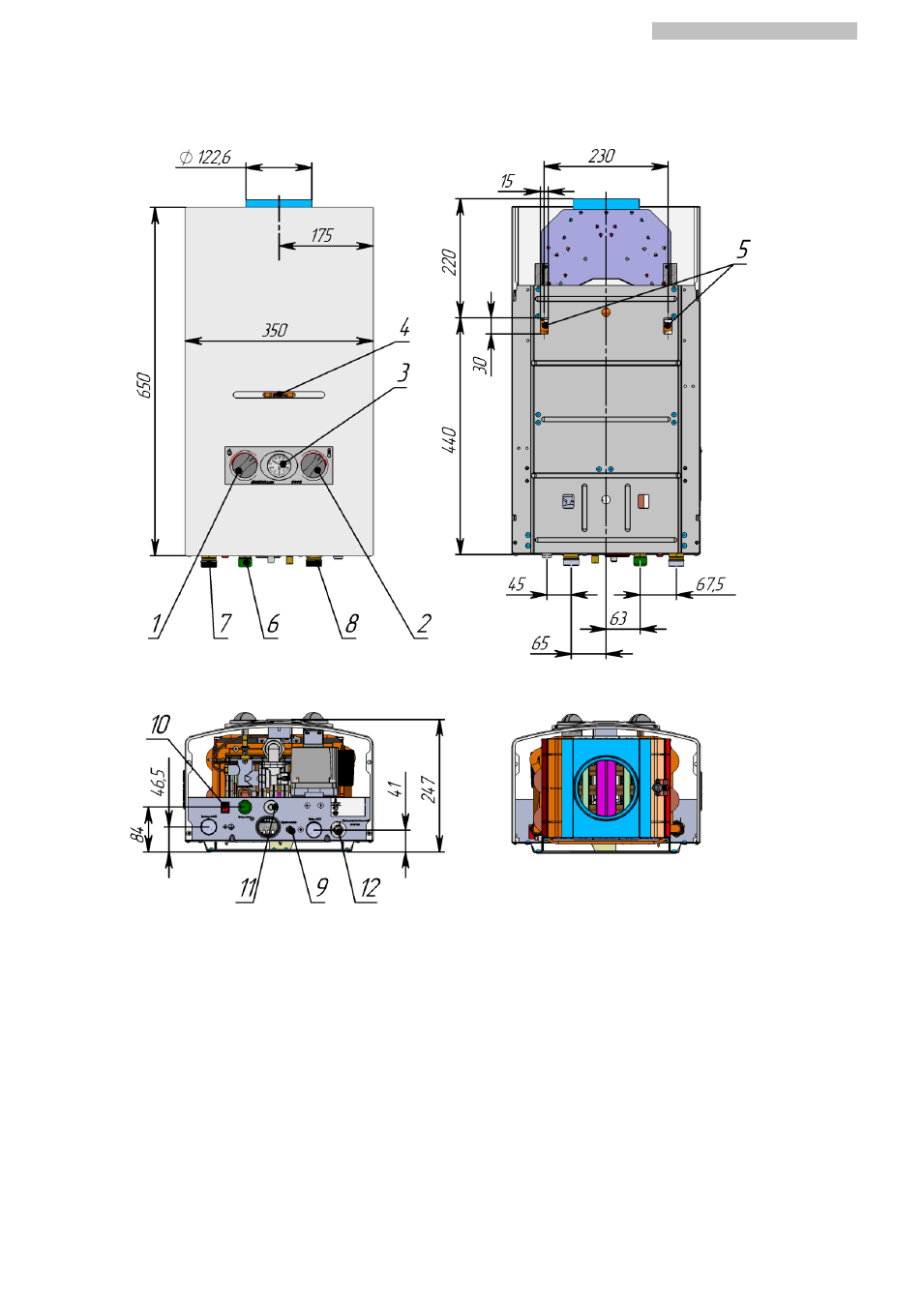

Габаритные и присоединительные размеры котла показаны на Рис. 1 .
1 – ручка регулятора газа; 2 – ручка термостата; 3 – термоманометр; 4 – смотровое окно;
5 – монтажные отверстия; 6 – подвод газа, резьба G ½; 7 – выход контура отопления, резьба G 3/4;
8 – вход контура отопления, резьба G ¾; 9 – пробка для слива; 10 – кнопка выключателя; 11 – кнопка
пьезорозжига; 12 – предохранительный клапан;
Рис. 1. Габаритные и присоединительные размеры котла
3. ПОЛЬЗОВАНИЕ КОТЛОМ
Для нормальной и безопасной работы котла должны быть выполнены условия п. 2.2.4, 2.2.9 и
2.2.18. Невыполнение этих условий может привести к неправильной или нестабильной работе котла
или выходу его из строя. Указанная в п. 2.2.2 теплопроизводительность котла обеспечивается (с
точностью ± 5%) при номинальном давлении газа на входе работающего котла, указанном в разделе
«Свидетельство о приемке».
