4 Монтаж
Блок электроники • VEGAFLEX серии 80
43656-R
U-121123
1

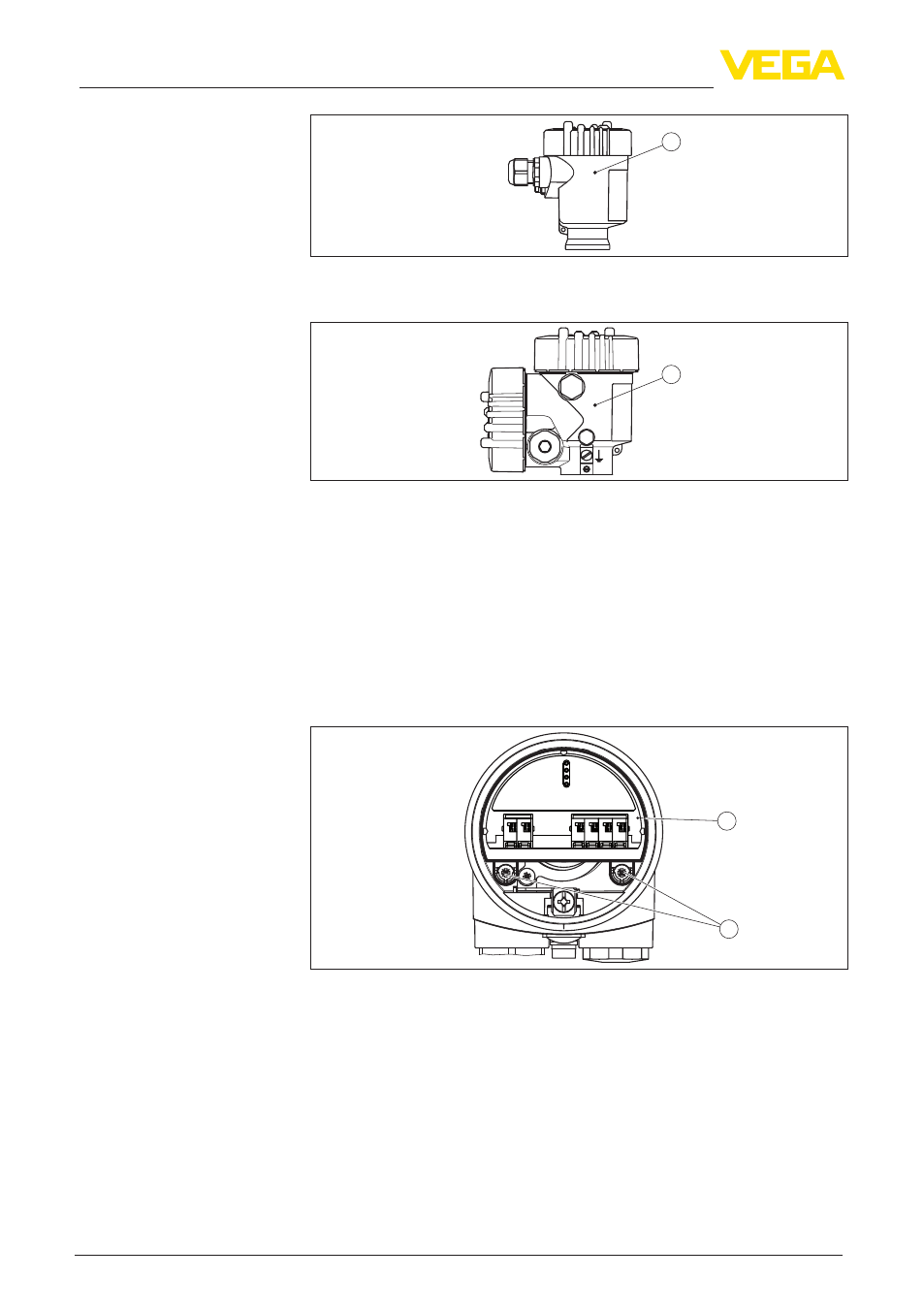

Рис. 1: Однокамерный корпус
1 Расположение отсека электроники
1
Рис. 2: Двухкамерный корпус
1 Расположение отсека электроники
Выполнить следующее:
1. Отключить питание.
2. Отвинтить крышку отсека электроники.
3. Снять клеммные блоки в соответствии с руководством по
эксплуатации датчика.
4. С помощью отвертки (звездообразной T 10 или крестообраз-
ной 4) ослабить оба крепежных винта.
2
1
5 6 7 8
1
2
+
( )
(-)
Рис. 3: Крепежные винты
1 Блок электроники
2 Крепежные винты (2 шт.)
5. Вынуть старый блок электроники, взяв его за приспособле-
ние для выемки.
6. Аккуратно вставить новый блок электроники.
7. Снова завинтить и затянуть оба крепежных винта.
8. Вставить клеммные блоки в соответствии с руководством по
эксплуатации датчика.
9. Завинтить крышку корпуса.
