Инструкция по эксплуатации VEGA FIBERTRAC 31 Profibus PA
Страница 21
21
5 Подключение к источнику питания
FIBERTRAC 31 • Profibus PA
43833-R
U-130731
5 6 7 8
2
1

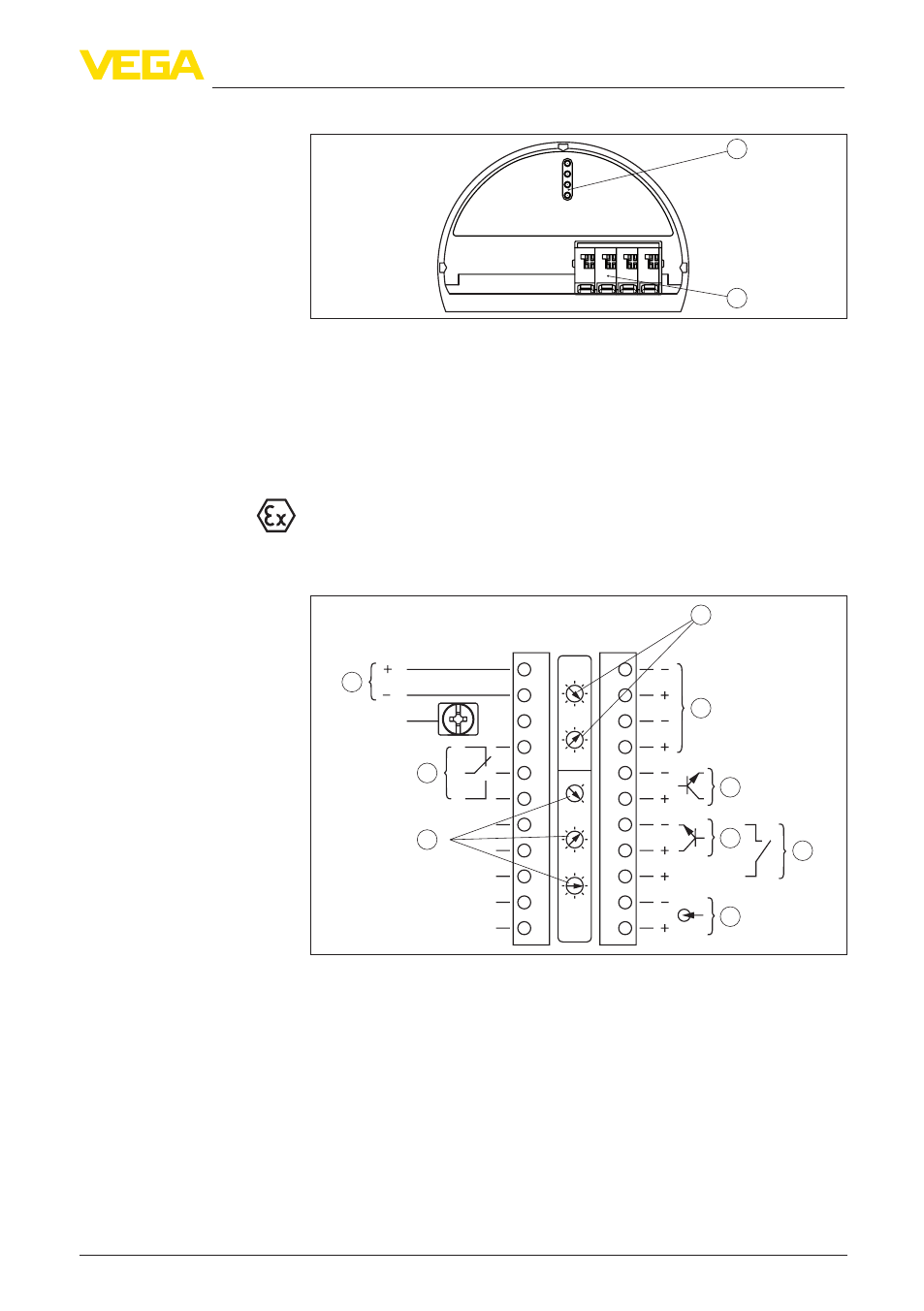

Рис. 8: Отсек настройки и подключения у устройств без взрывозащиты и
устройств с не искробезопасным токовым выходом
1 Клеммы для подключения выносного устройства индикации и
настройки
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
Устройства с искробезопасным токовым выходом
Подробную информацию о взрывозащищенных исполнениях
(Ex-ia, Ex-d) см. в специальных Указаниях по безопасности,
которые входят в комплект поставки каждого устройства во
взрывозащищенном исполнении.
6
8
9
4
5
7
1
2
3
1
1
24
/L
/N
PE
56
22
11
12
21
22
19
20
18
17
14
13
16
15
12
Рис. 9: Отсек электроники и подключения (Ex d) у устройств с
искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Установка шинного адреса для Profibus PA
4 Вход сигнала 4 … 20 mA (активный датчик)
5 Переключающий вход для NPN-транзистора
6 Переключающий вход "сухой контакт"
7 Транзисторный выход
8 Интерфейс для связи между датчиками (MGC)
9 Установка шинного адреса для связи между датчиками (MGC)
2)
Отсек настройки и под-
ключения (устройства
без взрывозащиты и
устройства с не искро-
безопасным токовым
выходом)
Отсек электроники и
подключения (устрой-
ства с искробезопас-
ным токовым выходом)
2)
MGC = Multi Gauge Communication (многодатчиковая связь)
