4 Монтаж
VEGAFLEX 83 • Протокол Modbus и Levelmaster
41838-R
U-130320
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не
втекающий продукт.

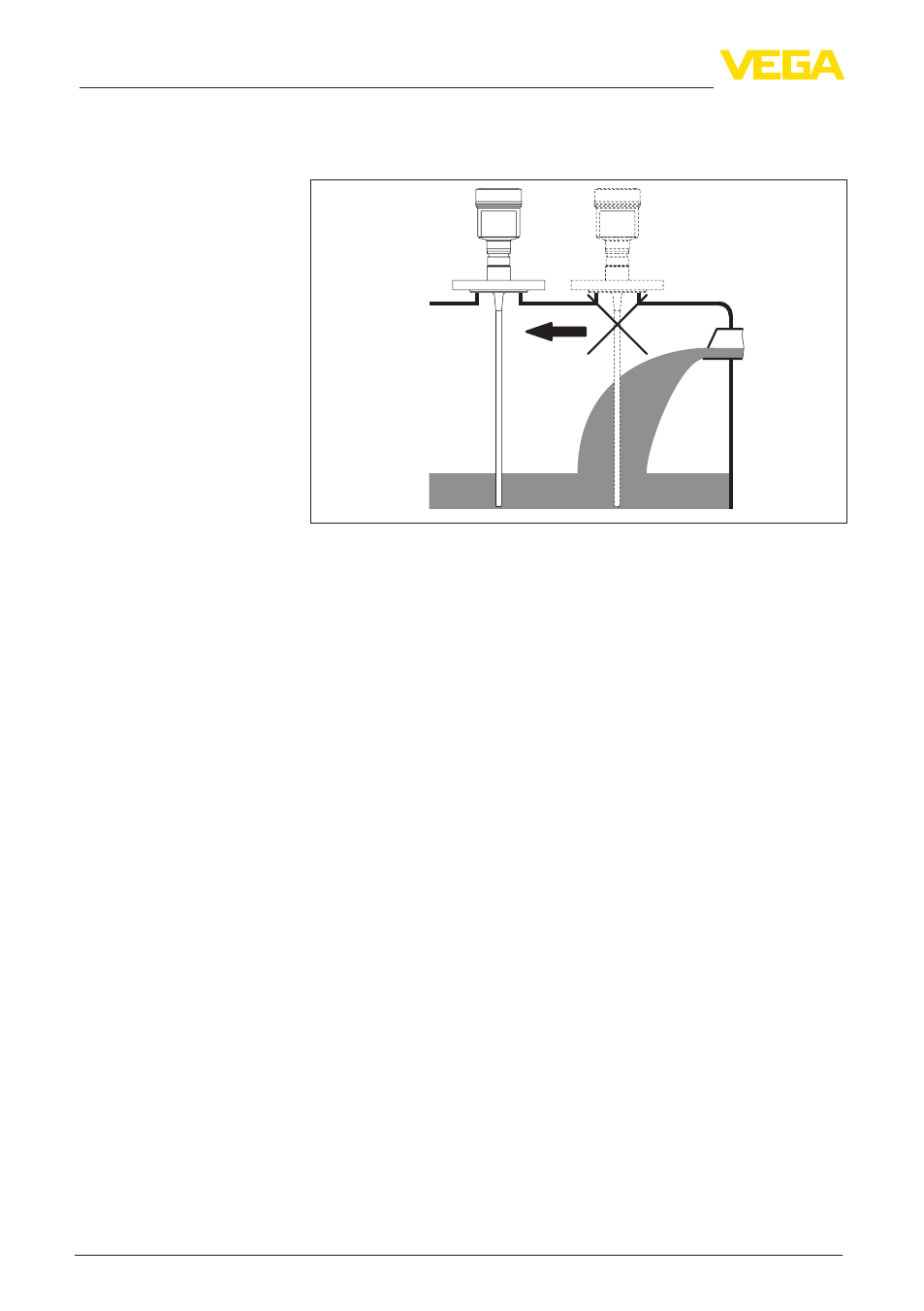

Рис. 12: Монтаж датчика при втекающем продукте
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной
резьбы или фланца.
Следует учитывать, что под базовой плоскостью и, при
определенных условиях, на конце измерительного зонда
имеется некоторое минимальное расстояние, в пределах
которого измерение невозможно (блокированное расстояние).
Так, длина троса до самого конца может использоваться только
при измерении на проводящих жидкостях. Блокированные
расстояния для различных измеряемых сред см.в гл.
"Технические данные". Заводская установка прибора выполнена
относительно диапазона измерения на воде.
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
Фланцы с покрытием PTFE необходимо крепить винтами
с дополнительными тарельчатыми пружинами, чтобы
компенсировать нормальную потерю предварительного
натяжения через уплотнительный материал.
Для обеспечения уплотнения фторопластовой шайбы винты на
фланце уровнемера VEGAFLEX 83 должны быть всегда затянуты
с крутящим моментом 60 Нм.
Втекающий продукт
Диапазон измерения
Давление
Момент затяжки при
фланце с покрытием
PTFE
