10 Приложение
VEGABAR 55 • 4 … 20 mA/HART - с климатической компенсацией
39441-R
U-130320
Питание
Рабочее напряжение
Ʋ Устройство не-Ex
12 … 36 V DC
Ʋ Устройство Ex ia
12 … 30 V DC
Ʋ Устройство Ex-d
18 … 36 V DC
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
20 … 36 V DC
Ʋ Устройство Ex ia
20 … 30 V DC
Ʋ Устройство Ex d
20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz
U
ss
< 1 V
Ʋ 100 Hz … 10 kHz
U
ss
< 10 mV
Нагрузка
См. диаграмму
1000
750
500
250
12
18
16
14
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

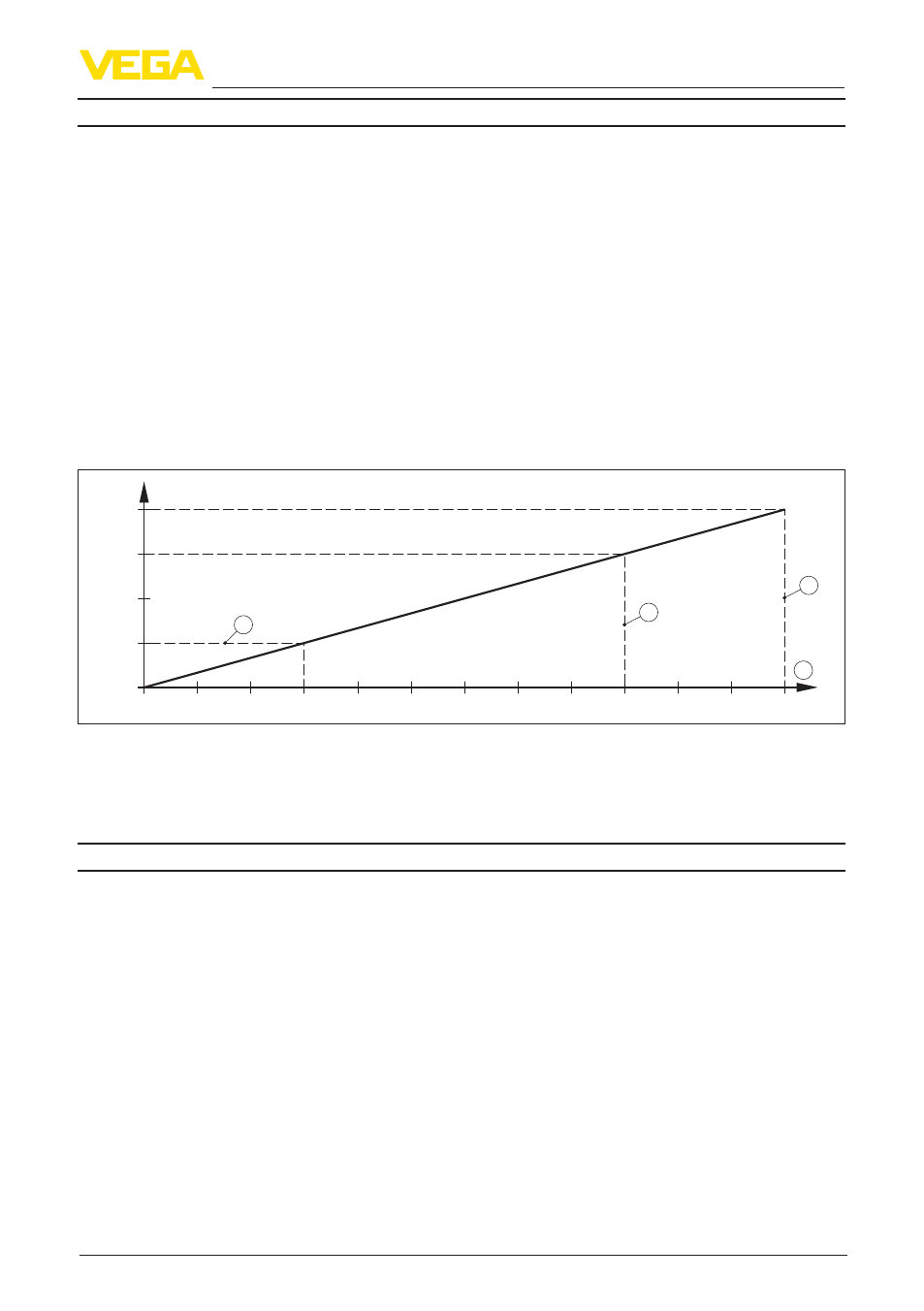

Рис. 29: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Стандартный корпус
IP 66/IP 67
16)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 68 (1 bar)
17)
Ʋ Рабочий узел в исполнении IP 68
IP 68 (25 bar)
Ʋ Выносной корпус
IP 65, IP 66/IP 68 (0,2 bar)
Категория перенапряжений
III
Класс защиты
II
16)
Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
17)
Только для устройств с измерительным диапазоном абсолютного давления.
