Информация:
Металлические части устройства (антенна, чувствительный эле-
мент, концентрическая труба) проводяще связаны с внутренней
и внешней клеммой заземления на корпусе. Это соединение
существует либо как непосредственно металлическая связь,
либо, в случае устройств с выносной электроникой, через экран
специального кабеля. Данные для потенциальных соединений
внутри устройства см. в гл. "Технические данные".

5

.2

Схема подключения

1

2

+

+

-

-

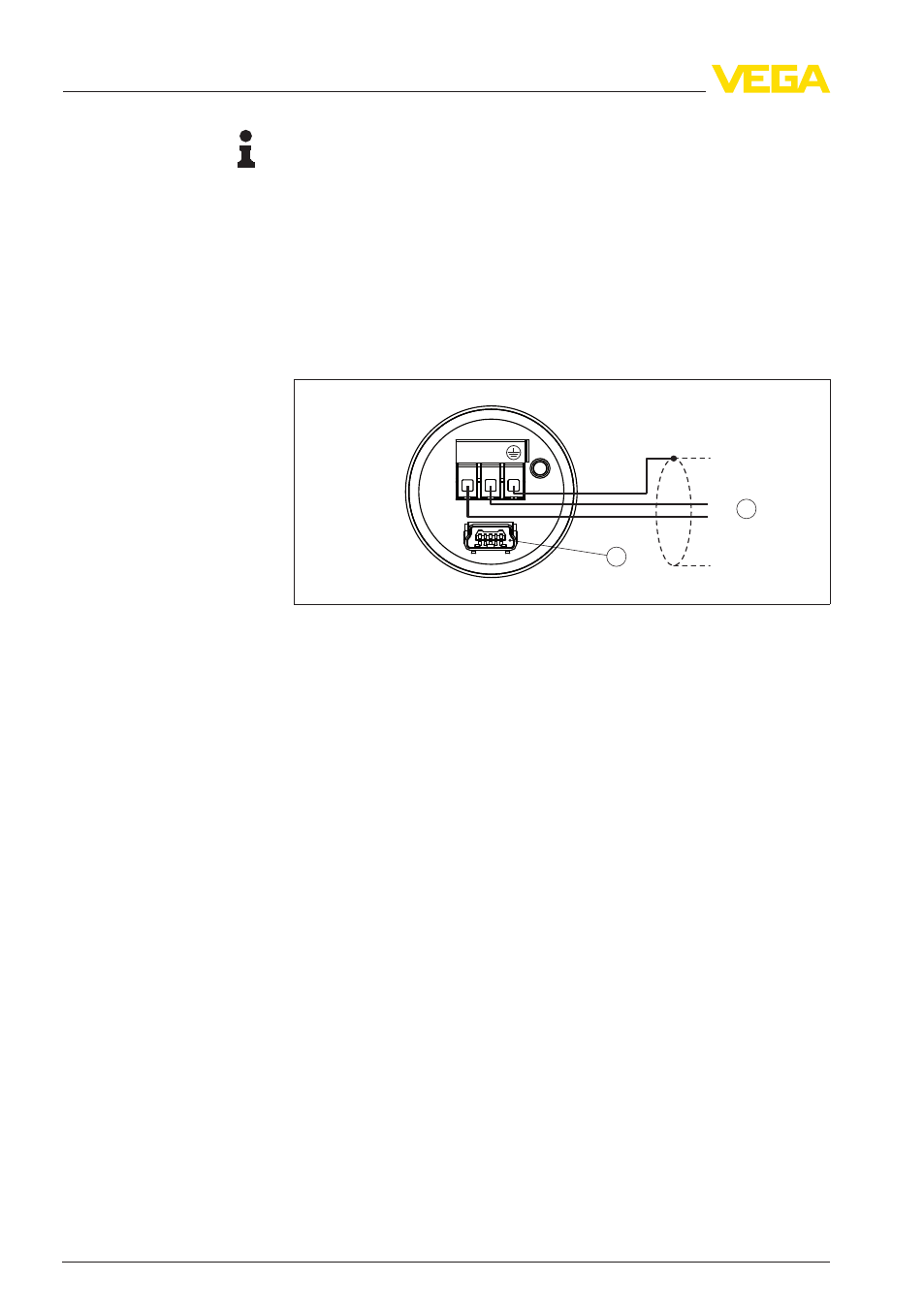

Рис. 2: VEGABAR 12 - схема подключения

1

Питание и выход сигнала

2

Интерфейс для подключения к ПК

5

.3

Фаза включения

После подключения VEGABAR 12 к источнику питания или после
восстановления напряжения выполняется самопроверка прибо-
ра:

l

Внутренняя проверка электроники

l

Скачок выхода 4 … 20 mA до значения отказа 3,6 mA

После этого VEGABAR 12 выдает токовый сигнал 4 … 20 mA,
соответствующий действительному уровню и уже выполненным
установкам, например заводской установке.

12

VEGABAR

12

5 Подключение к источнику питания

35544

-RU

-110915
