5 Подключение к источнику питания
VEGAPULS 61 • HART - со встроенным аккумулятором
40792-R
U-121123
5 Подключение к источнику питания
5.1 Подключение зарядного устройства
Перед пуском устройства в эксплуатацию рекомендуется полно-
стью зарядить встроенный аккумулятор. Длительность зарядки
см. в гл. "Технические данные".
Зарядное устройство вставляется в гнездо в отсеке питания, см.
гл. "Схема подключения".
Светодиоды в отсеке питания показывают ход и состояние за-
рядки аккумулятора, см. гл. "Схема подключения".
При необходимости экранированного кабеля, кабельный экран
следует подключить к потенциалу земли с обеих сторон. В
датчике экран должен быть подключен непосредственно к
внутренней клемме заземления. Внешняя клемма заземления
на корпусе должна быть низкоомно соединена с выравниванием
потенциалов.
При вероятности возникновения уравнительных токов, подклю-
чение на стороне формирования сигнала должно осуществлять-
ся через керамический конденсатор (например, 1 nF, 1500 V).
Тем самым подавляются низкочастотные уравнительные токи,
но сохраняется защитный эффект против высокочастотных по-
мех.
5.2 Схема подключения
2
1

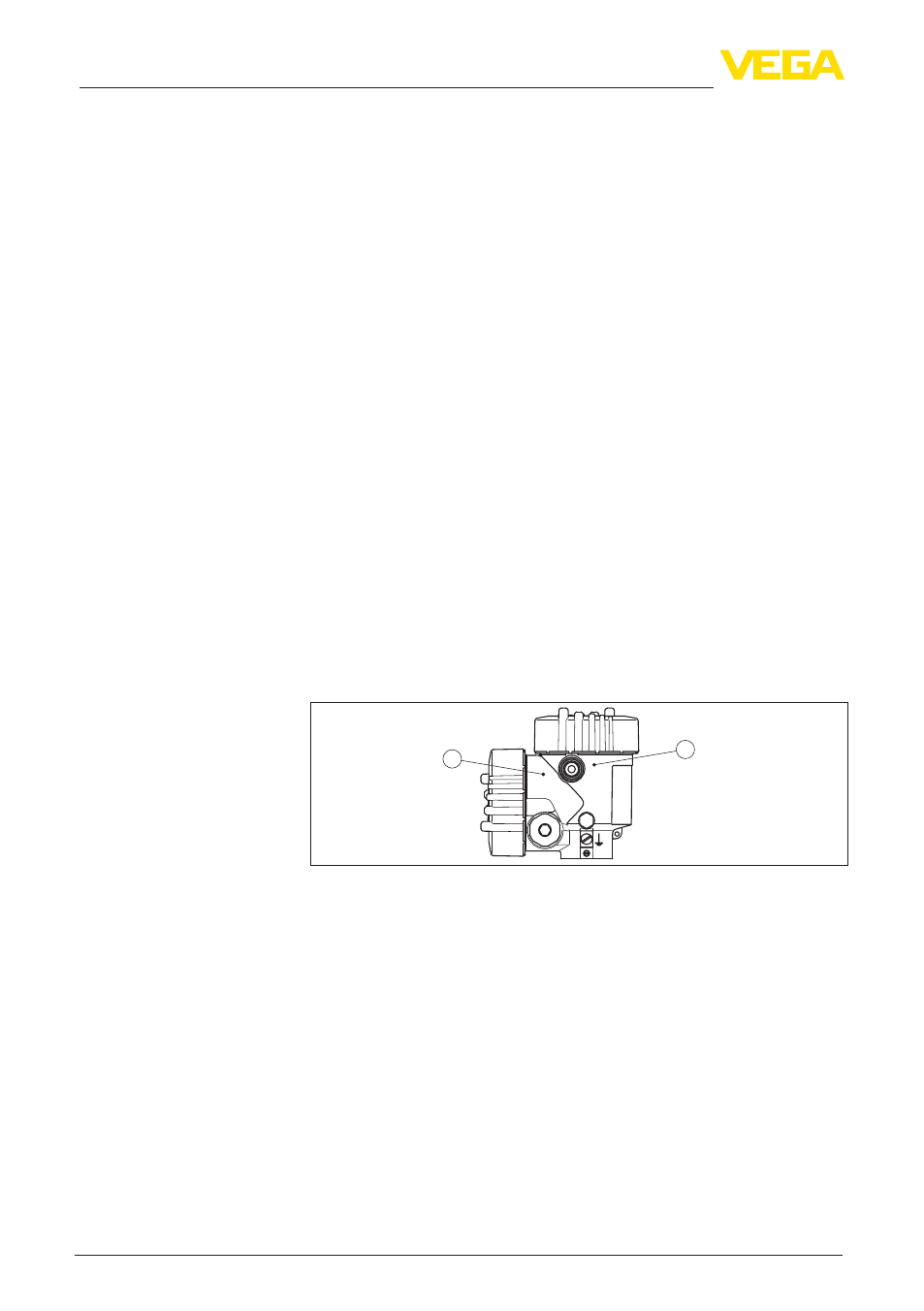

Рис. 24: Положение отсека питания и электроники
1 Отсек питания (аккумулятор)
2 Отсек электроники
Экранирование кабеля
и заземление
Общий обзор
