15
4 Монтаж
VEGABAR 52 • Foundation Fieldbus
36720-R
U-130320
90 mm (3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

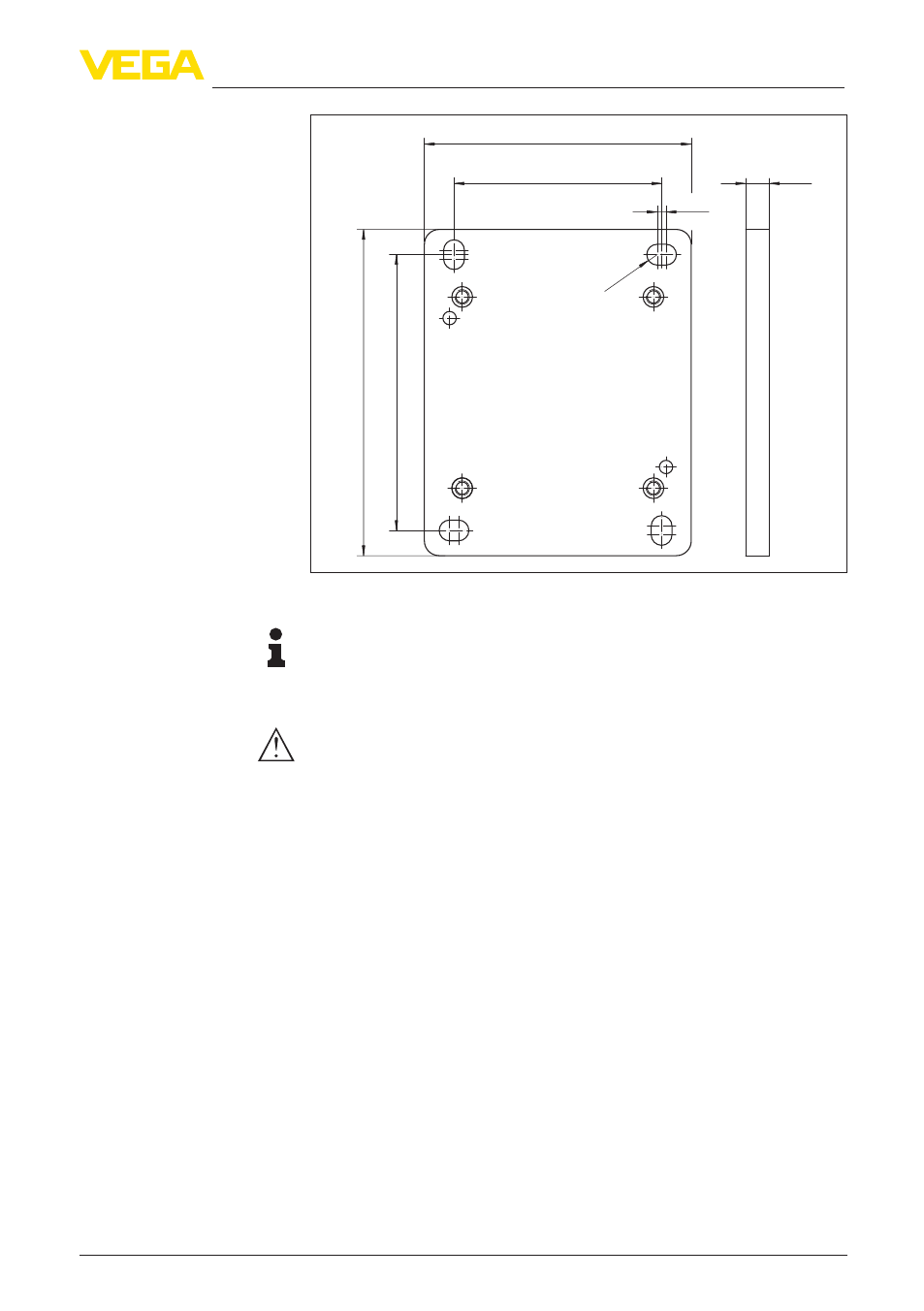

Рис. 6: Схема отверстий - планка для монтажа на стене
Рекомендация:
Планку нужно монтировать таким образом, чтобы кабельный
ввод на цокольном корпусе смотрел вниз. Цокольный корпус
можно повернуть на монтажной планке на 180°.
Внимание!
Четыре крепежных винта цокольного корпуса можно вручную
затянуть до упора. Момент затяжки не должен превышать 5 Нм,
в противном случае монтажная планка может быть повреждена.
