3 .5 Монтаж в корпусе
Устройство защиты от перенапряжений также может монтиро-
ваться в металлическом или пластиковом корпусе. При монтаже
в корпусе кабельные вводы должны смотреть вниз, чтобы
исключить проникновение влаги.
1
3
2
O
U
T
IN IP 20

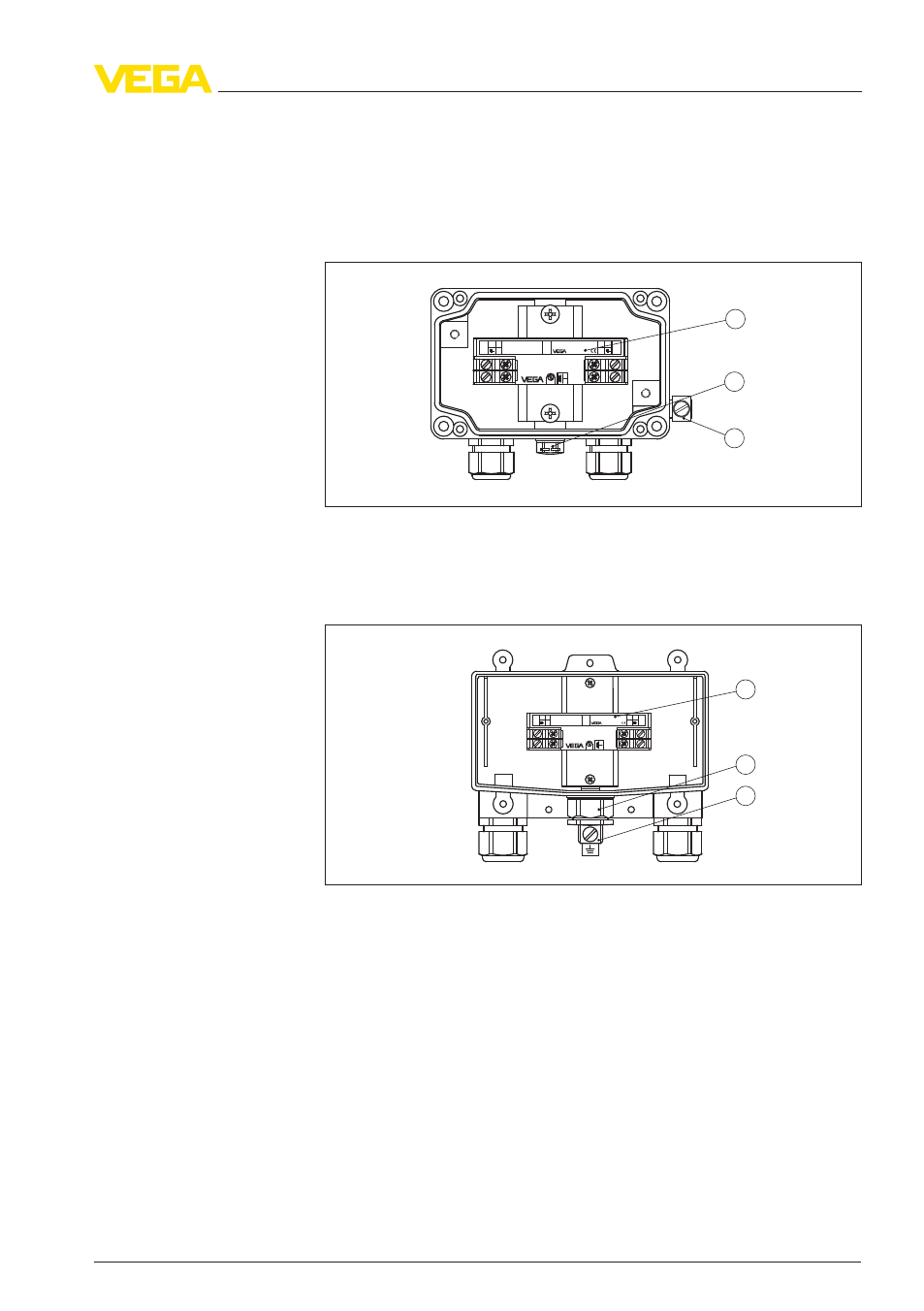

Рис. 5: Монтаж в алюминиевом корпусе
1 Устройство защиты от перенапряжений
2 Выравнивание давления
3 Клемма заземления
1
2
3
O
U T
IN IP
20
Рис. 6: Монтаж в пластиковом корпусе
1 Устройство защиты от перенапряжений
2 Выравнивание давления
3 Клемма заземления
Несущая рейка внутри корпуса гальванически связана с клеммой
заземления снаружи на корпусе. Эта клемма заземления должна
быть низкоомно связана с проводом выравнивания потенциалов
(PA).
Площадь сечения провода должна составлять не менее 2,5
мм
2
, и провод должен быть как можно более коротким.
