l
PS60EE.60KP
для исполнения Profibus PA
l
PS60EE.60KK
для исполнения Profibus PA с повышенной
чувствительностью
l
PS60EE.60KF
для исполнения Foundation Fieldbus
l
PS60EE.60KL
для исполнения Foundation Fieldbus с повы-
шенной чувствительностью
VEGAPULS 65, 66
l
PS60EE.60CH
для исполнения 4 … 20 mA/HART
l
PS60EE.60CV
для исполнения 4 … 20 mA/HART-4-провод.
l
PS60EE.60CP
для исполнения Profibus PA
l
PS60EE.60CF
для исполнения Foundation Fieldbus
VEGAPULS 67, 68
l
PS60EE.60SH
для исполнения 4 … 20 mA/HART
l
PS60EE.60SV
для исполнения 4 … 20 mA/HART-4-провод.
l
PS60EE.60SP
для исполнения Profibus PA
l
PS60EE.60SF
для исполнения Foundation Fieldbus
4
.3
Порядок монтажа
Блок электроники установлен в отсеке электроники. Положение
отсека электроники в однокамерном и двухкамерном корпусе
показано на рисунках ниже.
1

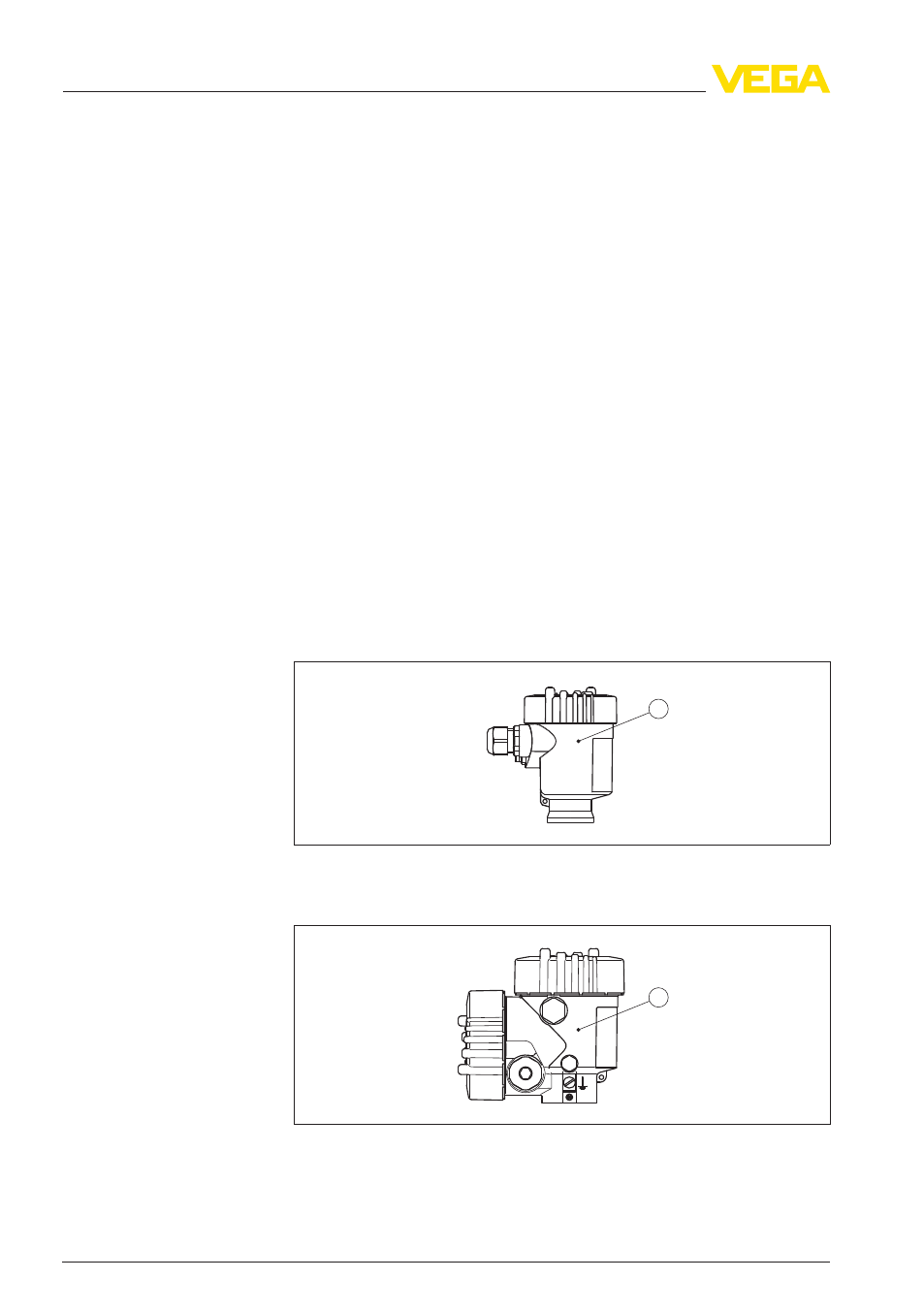

Рис. 1: Однокамерный корпус
1
Расположение отсека электроники
1
Рис. 2: Двухкамерный корпус
1
Расположение отсека электроники
Порядок монтажа
8
Блок электроники • VEGAPULS серии 60
4
Монтаж
36801
-RU
-101206
