4
Вставить кабель в датчик через кабельный ввод.

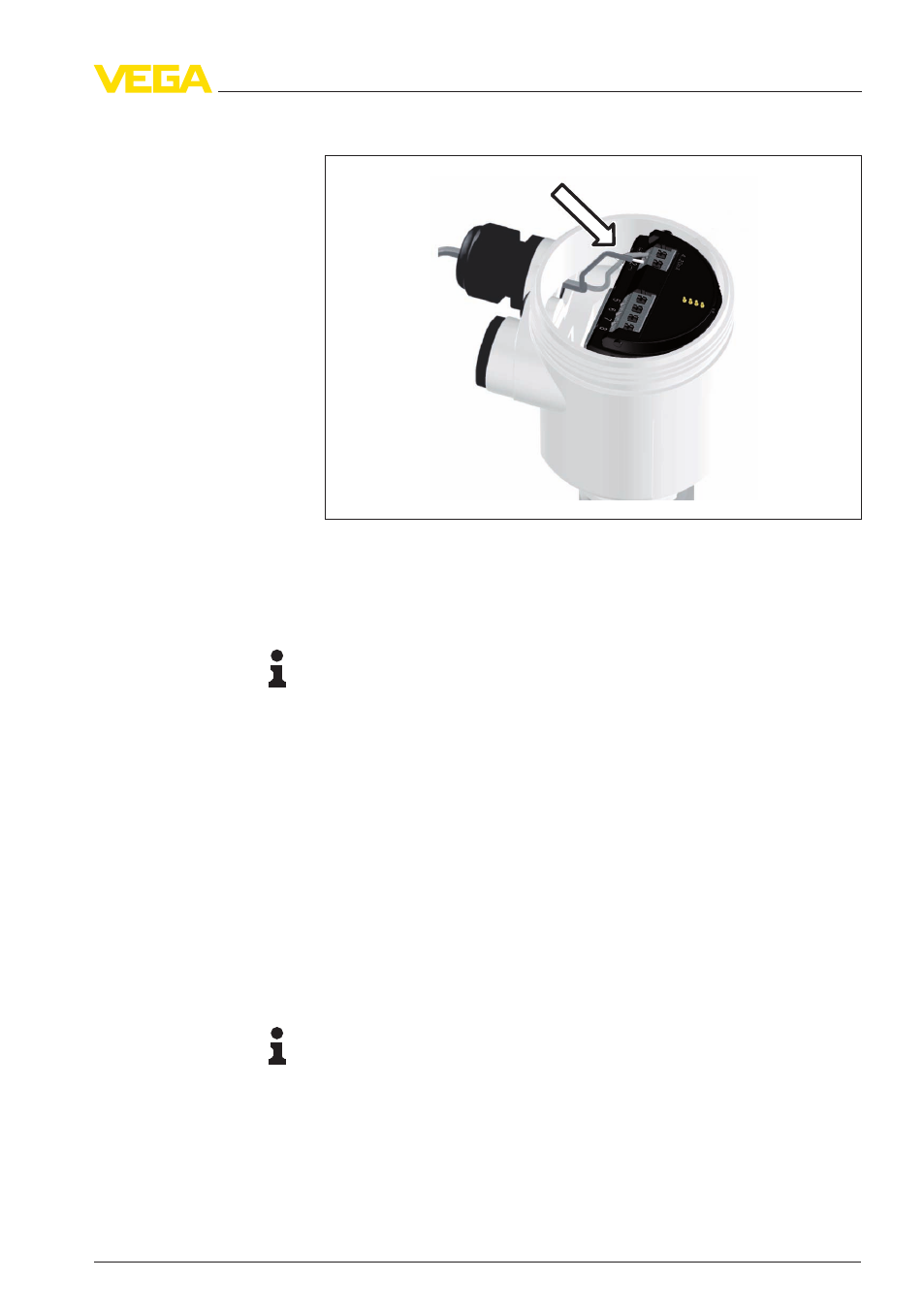

Рис. 4: Подключение: шаги 4 и 5
5
Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие кон-
такта, нужно слегка нажать на контакт маленькой отверткой,
после удаления отвертки контакты снова закроются.
6
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
7
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
8
Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
9
Завинтить крышку корпуса.
Электрическое подключение выполнено.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть и
вытащить клеммный блок. При установке клеммного блока назад
должен быть слышен звук защелкивания.
