11 Приложение
VEGAPULS 67 • Profibus PA
36533-R
U-121123

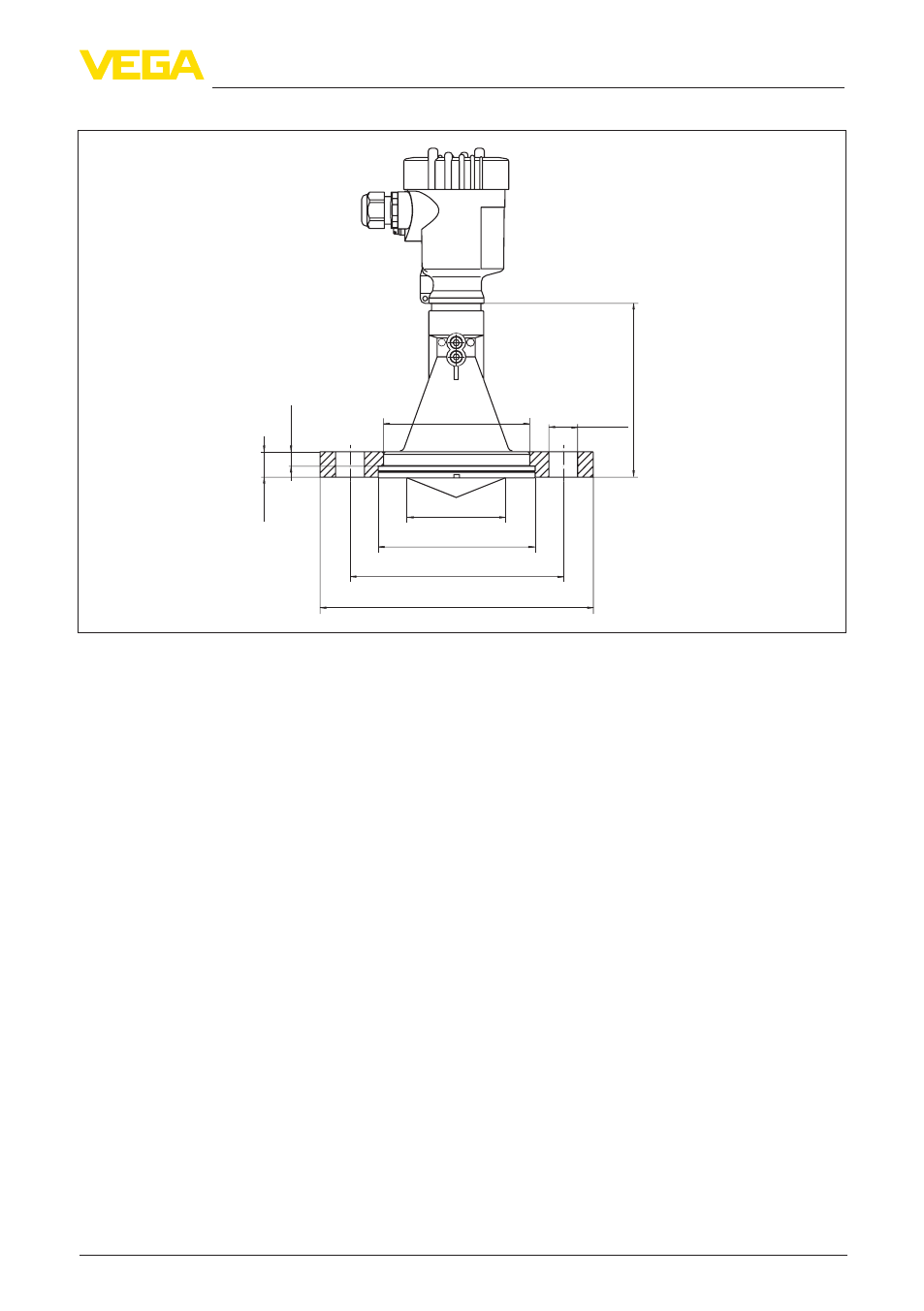

VEGAPULS 67, исполнение с накидным фланцем
126 mm (4.96"
)
10,5 mm (0.41"
)
19 mm (0.75"
)
ø 75 mm (2.95")
ø 115 mm (4.53")
ø 156 mm (6.14")
ø 200 mm (7.87")
ø 21 mm
(0.83")
ø 107 mm
(4.21")
Рис. 63: VEGAPULS 67, накидной фланец для DN 80 PN 16/ ASME 3" 150lbs/ JIS80 10K
