11 Приложение
VEGAPULS 68 • 4 … 20 mA/HART - двухпроводный
36535-R
U-121123
Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

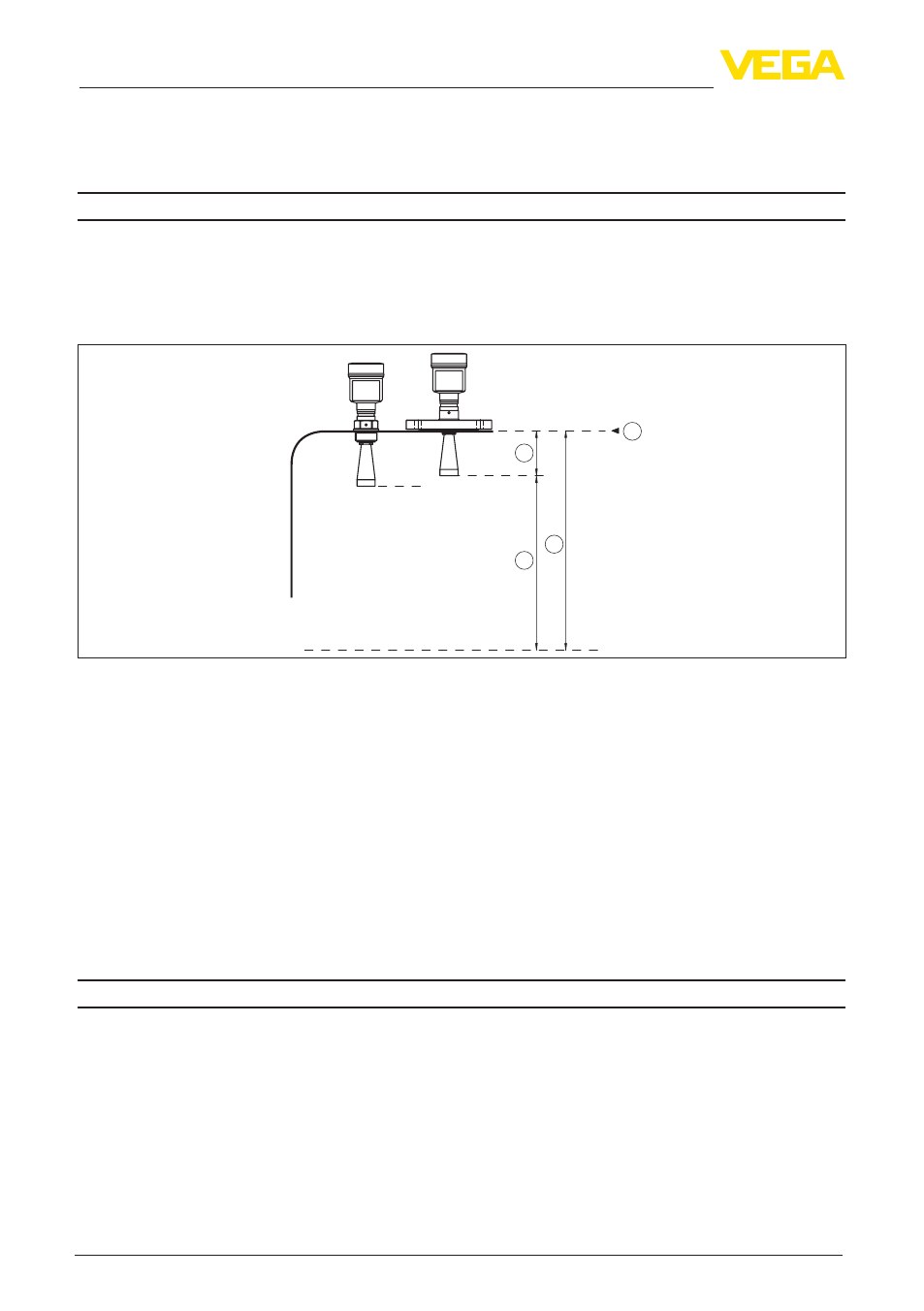

Рис. 53: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
75 м (246.1 ft)
Рекомендуемый диапазон измерения (в зависимости от диаметра антенны)
Ʋ ø 40 mm (1.575 in)
до 15 м (49.21 ft)
Ʋ ø 48 mm (1.89 in)
до 20 м (65.62 ft)
Ʋ ø 75 мм (2.953 in)
до 40 м (131.2 ft)
Ʋ ø 95 mm (3.74 in)
до 50 м (164 ft)
Ʋ Параболическая антенна
до 75 м (246.1 ft)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Исполненная спецификация HART
7.0
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA; ≤ 10 mA для 5 мс после включения
Нагрузка
См. диаграмму нагрузки в п. "Питание"
