3 .2 Размеры
KV 31 - для вертикального монтажа датчика
279 mm (10.98")
L1
L2
302 mm (1
1.89")
268 mm (10.55")
396 mm (15.59")
3
2
1
1
d

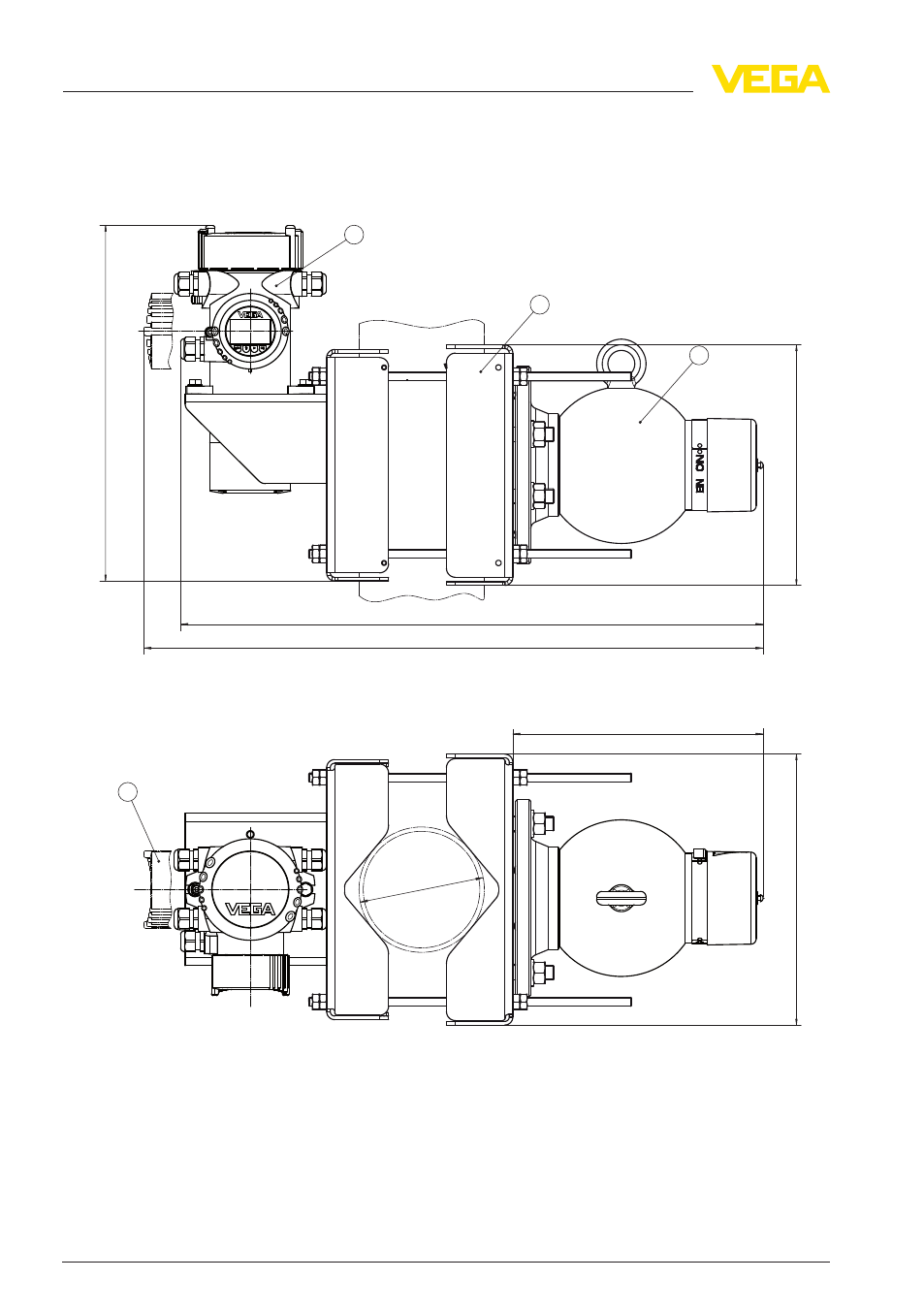

Рис. 5: Зажимное приспособление для вертикально монтируемого датчика
1
Датчик уровня MINITRAC
2 Зажимное приспособление - KV 31
3 Защитный держатель VEGASOURCE
L1 = Общая длина измерительной установки (см. следующую таблицу)
L2 = Общая длина измерительной установки - с поворотом на 90° (см. следующую таблицу)
d = Диаметр трубы (см. следующую таблицу)
10 Зажимное приспособление KV 31 • Защитный держатель источника SE
3 Приложение
