11 Приложение
VEGAPULS 61 • Profibus PA
36501-R
U-121123

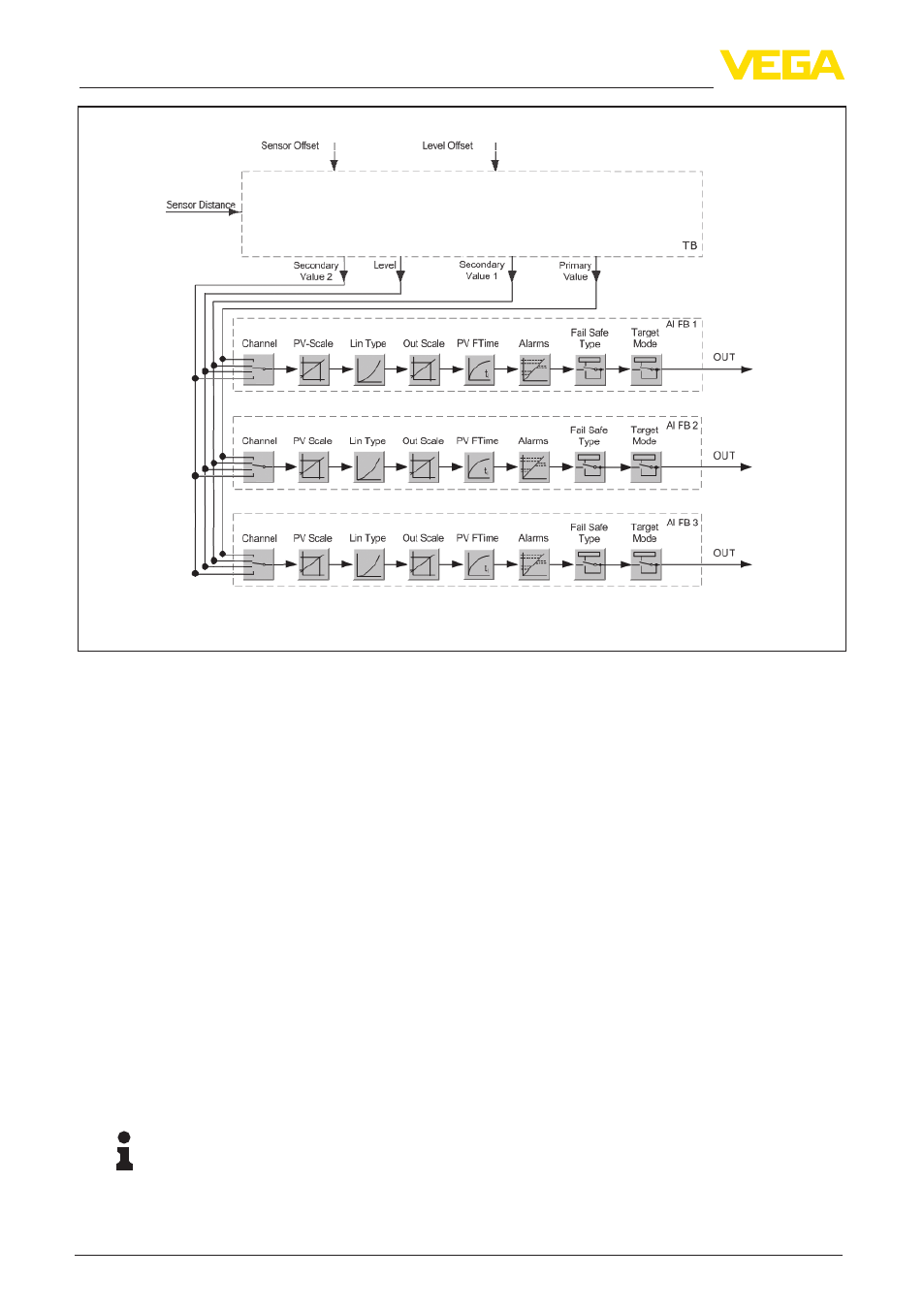

Рис. 58: VEGAPULS 61: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAPULS 61 имеет следующие модули:
•
AI FB1 (OUT)
– Выходное значение AI FB1 после пересчета
•
AI FB2 (OUT)
– Выходное значение AI FB2 после пересчета
•
AI FB3 (OUT)
– Выходное значение AI FB3 после пересчета
•
Free Place
– Данный модуль применяется, если какое-либо значение не должно использоваться в
блоке данных, передаваемом при циклическом обмене (например, замещение темпера-
туры и дополнительного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирования мастера
Profibus посредством этих модулей можно определить структуру передаваемых циклически
блоков данных. Порядок такого определения зависит от используемого ПО для конфигури-
рования.
Примечание:
Модули имеют две версии:
•
короткую - для мастеров Profibus, которые поддерживают только какой-либо
байт "формата идентификатора", например Allen Bradley
