5 Подключение к шинной системе
VEGAPULS 66 • Foundation Fieldbus
36522-R
U-121123
связаны между собой и через керамический конденсатор (напр.,
1 нФ, 1500 В) соединены с потенциалом "земли". Тем самым по-
давляются низкочастотные уравнительные токи, но сохраняется
защитный эффект против высокочастотных помех.
5.2 Подключение
Подключение питания и выхода сигнала осуществляется через
подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и интерфейс-
ному адаптеру осуществляется через контактные штырьки в
корпусе.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть и
вытащить клеммный блок. При установке клеммного блока на-
зад должен быть слышен звук защелкивания.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов за-
чистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.

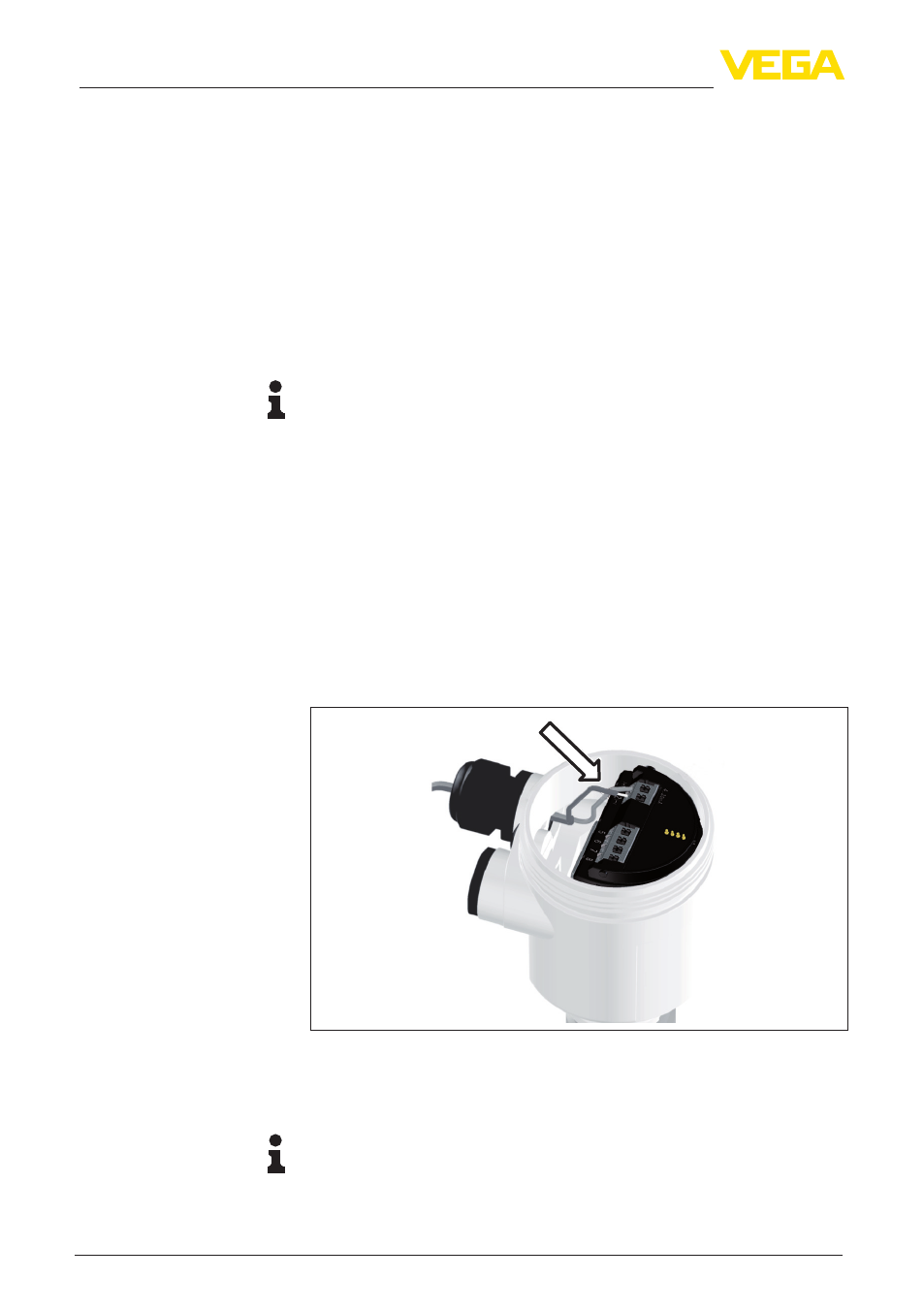

Рис. 17: Подключение: шаги 5 и 6
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах встав-
ляются прямо в отверстия контактов. В случае гибких проводов
без конечных гильз, чтобы открыть отверстие контакта, нужно
Техника подключения
Порядок подключения
