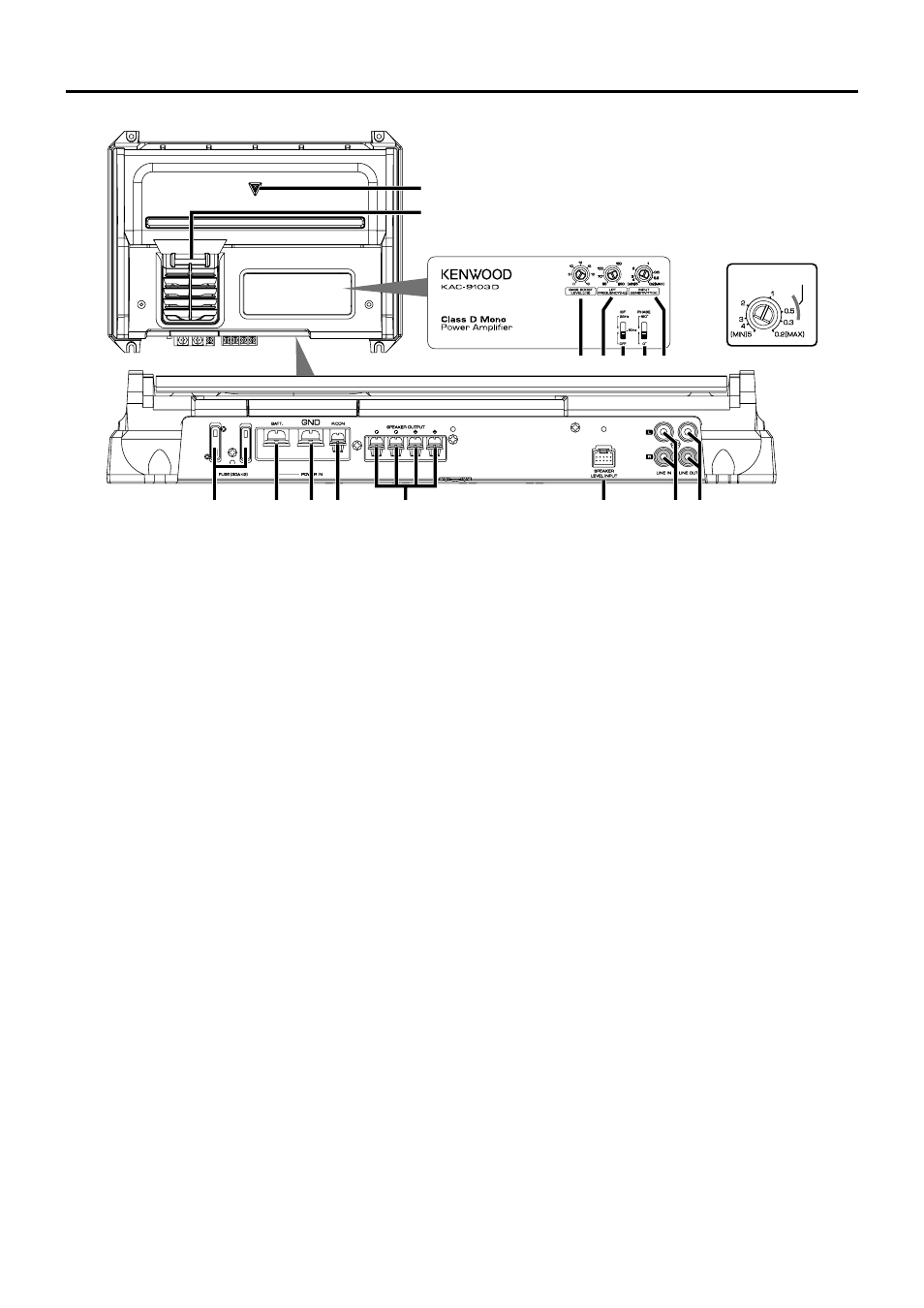

Органы управления
30 30
qš rš sš tš u v w
x
y
z { | ~
~
}
15W – 40W
p
(1) Предохранитель (40 А х 1)
ЗАМЕЧАНИЕ
Если Вы не можете найти предохранитель, рассчитанный на указан-
ный ток, обратитесь к дилеру Kenwood.
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/выключением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это гнездо ко всем ком-
понентам системы.
(5) Выходные гнезда на акустические системы
Т.к. этот усилитель поддерживает акустические системы с минималь-
ным сопротивлением 2 Ом, подключайте к этим гнездам усилителя
акустические системы с сопротивлением 2 Ом или выше.
ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустических систем дол-
жен быть не менее максимального уровня выходного сигнала усили-
теля. В противном случае могут возникнуть неисправности.
(6) Регулятор BASS BOOST LEVEL
Установите уровень звучания низких частот.
(7) Регулятор LPF FREQUENCY (низкочастотный фильтр)
Этот регулятор предназначен для настройки частоты среза этого уси-
лителя.
(8) Переключатель ISF (инфразвуковой фильтр)
Ультранизкие частоты, которые не могут быть воспроизведены че-
рез сабвуфер, не прослушиваются, но возникают нежелательные зву-
ковые колебания, которые влияют на звучание, вызывая искажения.
Установка этого переключателя в положение «15 Hz» èëè «25 Hz»
отсекает частоты ниже выбранной частоты.
Этот переключатель позволяет улучшить качество воспроизведения
акустических систем, устраняя нежелательные звуковые колебания,
которые перестают прослушиваться.
(9) Регулятор чувствительности входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с уровнем сигнала на
выходе предварительного усилителя головного устройства, подклю-
ченного к этому усилителю мощности.
В качестве подсказки используйте рисунок, приведенный справа.
ЗАМЕЧАНИЕ
Чтобы получить информацию об уровне сигнала на выходе предва-
рительного усилителя, обратитесь к разделу «Технические характе-
ристики» в инструкции по эксплуатации головного устройства. (10) Входные гнезда с уровнем сигнала акустических систем
ЗАМЕЧАНИЕ
- Фирменная автомагнитола Kenwood должна иметь максимальную
выходную мощность не более 40 Вт.
- Не подключайте кабели акустических систем от усилителя к вход-
ным гнездам с уровнем сигнала акустических систем, т.к. это может
привести к возникновению сбоев или повреждению усилителя.
- Не подключайте кабели к обоим входным гнездам типа RCA и вхо-
дам с уровнем сигнала акустических систем одновременно, т.к. это
может привести к возникновению сбоев или повреждению усилите-
ля.
- Подключите провод управления питанием к источнику питания, ко-
торый включается/выключается ключом зажигания (линия АСС). Ког-
да выполнено это подключение, при включении/выключении автомаг-
нитолы может возникать механический шум.
(11) Гнездо линейного входа LINE IN
(12) Гнездо линейного выхода LINE OUT
На это гнездо поступает сигнал с линейного входа.
(13) Сетевой индикатор
Когда включено питание усилителя, светится сетевой индикатор.
При включении питания или срабатывании функции защиты этот ин-
дикатор мигает в течение нескольких секунд.
