3 Описание
3.1 Комплектность
В комплект поставки входят:
l
Преобразователь давления VEGABAR 64
l
Документация
-
Данное руководство по эксплуатации
-
Свидетельство о проверке преобразователя давления
-
Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
-
Инструкция 31708 "Модуль индикации и настройки с
подогревом" (вариант)
-
Инструкция "Штекерный разъем для датчиков непре-
рывного измерения" (вариант)
-
"Указания по безопасности" (при исполнении E
x)
-
При необходимости, прочая документация
VEGABAR
64 состоит из следующих частей:
l
Присоединение с измерительной ячейкой
l
Корпус с блоком электроники (вариант - с разъемом)
l
Крышка корпуса, вариант - с модулем индикации и настройки
PLICSCOM
Компоненты прибора могут иметь различное исполнение.
1
2
3

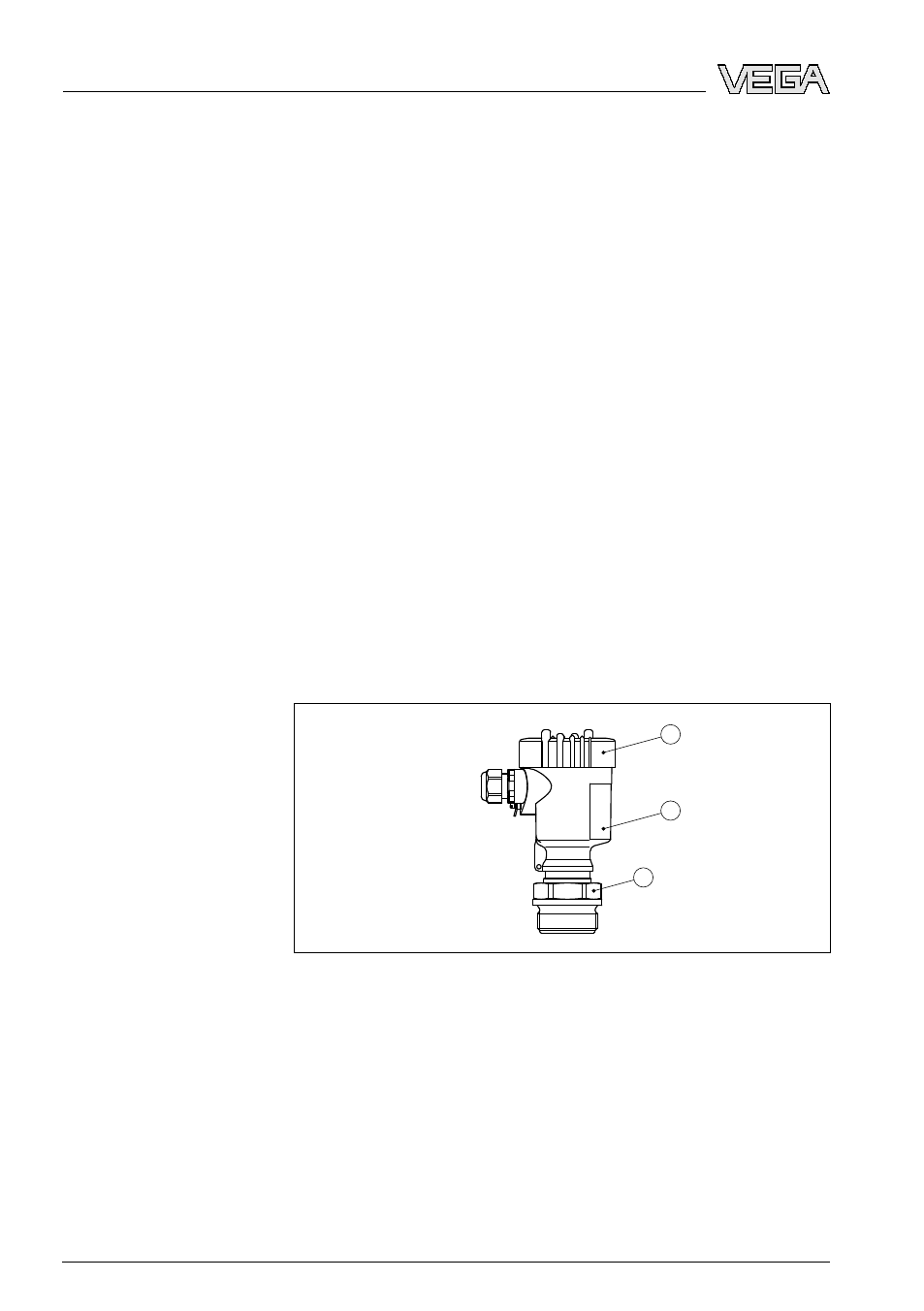

Рис. 1: VEGABAR 64 с резьбовым присоединением G1½ A и пластиковым
корпусом
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с блоком электроники
3
Присоединение с измерительной ячейкой
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l
Тип устройства
l
Код прибора
Комплект поставки
Составные части
Типовой шильдик
