4 Монтаж
Блок электроники • PROTRAC серии 30
40104-R
U-131029
Внимание!
При выполнении работ на датчике источник излучения обычно
выключается.
2. Отключить питание.
Внимание!
Подключать только в обесточенном состоянии. Отключите
питание.
3. Все работы должны проводиться в чистых и не содержащих
пыли окружающих условиях. Если возможно, для этого
целесообразно демонтировать датчик.
Осторожно!
Чувствительный к свету фотоэлектронный умножитель защищен
от попадания на него света черным резиновым колпачком.
Не снимайте этот защитный колпачок с блока электроники.
Защитный колпачок удаляется только тогда, когда это указано в
данном руководстве.
4. Проверьте наличие всех принадлежностей:
- Оптическая выравнивающая прокладка (Optical Pad)
- Пластиковый шпатель
- Специальная смазка (тюбик)
- Кодирующие штырьки (2 шт.)
5. Отвинтить крышку (1) отсека электроники (5).
6. Клеммные блоки (6) отделить за боковые хомутики и снять
(клеммные блоки не поставляются в комплекте).
A
6

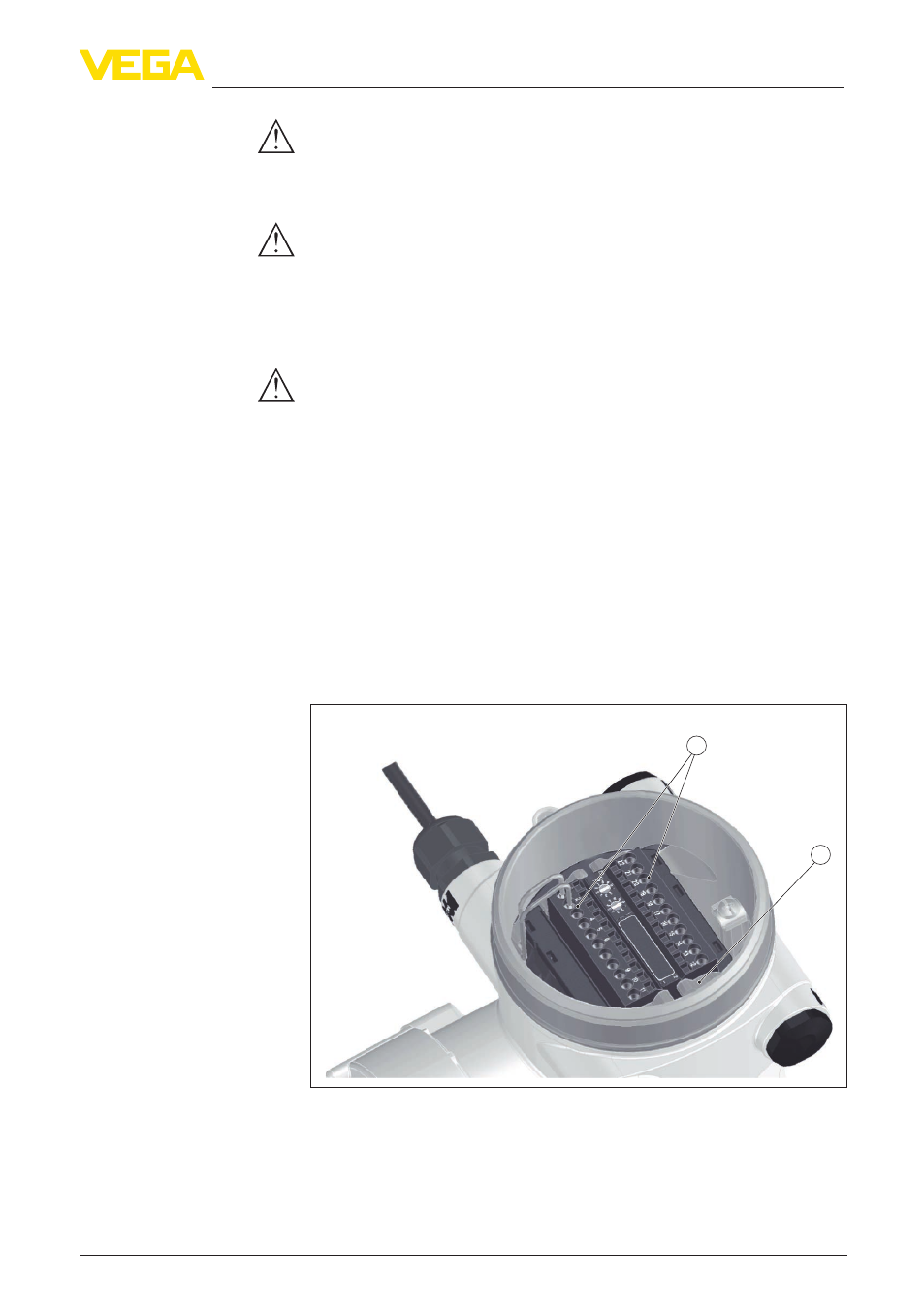

Рис. 6: Блок электроники в корпусе
A Фиксация клеммных блоков
6 Клеммные блоки
7. Звездообразной отверткой (размер T 10) ослабить четыре
крепежных винта (7) блока электроники.
