10 Приложение
VEGABAR 52 • Profibus PA - с климатической компенсацией
36788-R
U-130320
Код со-
стояния
Описание по норме Profibus Возможные причины
0 x 8a
good (non-cascade) - active
advisory alarm - high limited
Hi-Alarm
0 x 8d
good (non-cascade) - active
critical alarm - low limited
Lo-Lo-Alarm
0 x 8e
good (non-cascade) - active
critical alarm - high limited
Hi-Hi-Alarm
10.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".
Устройства с выходом 4 … 20 mA могут иметь двухкамерный корпус только в исполнении Ex
d.
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.31")

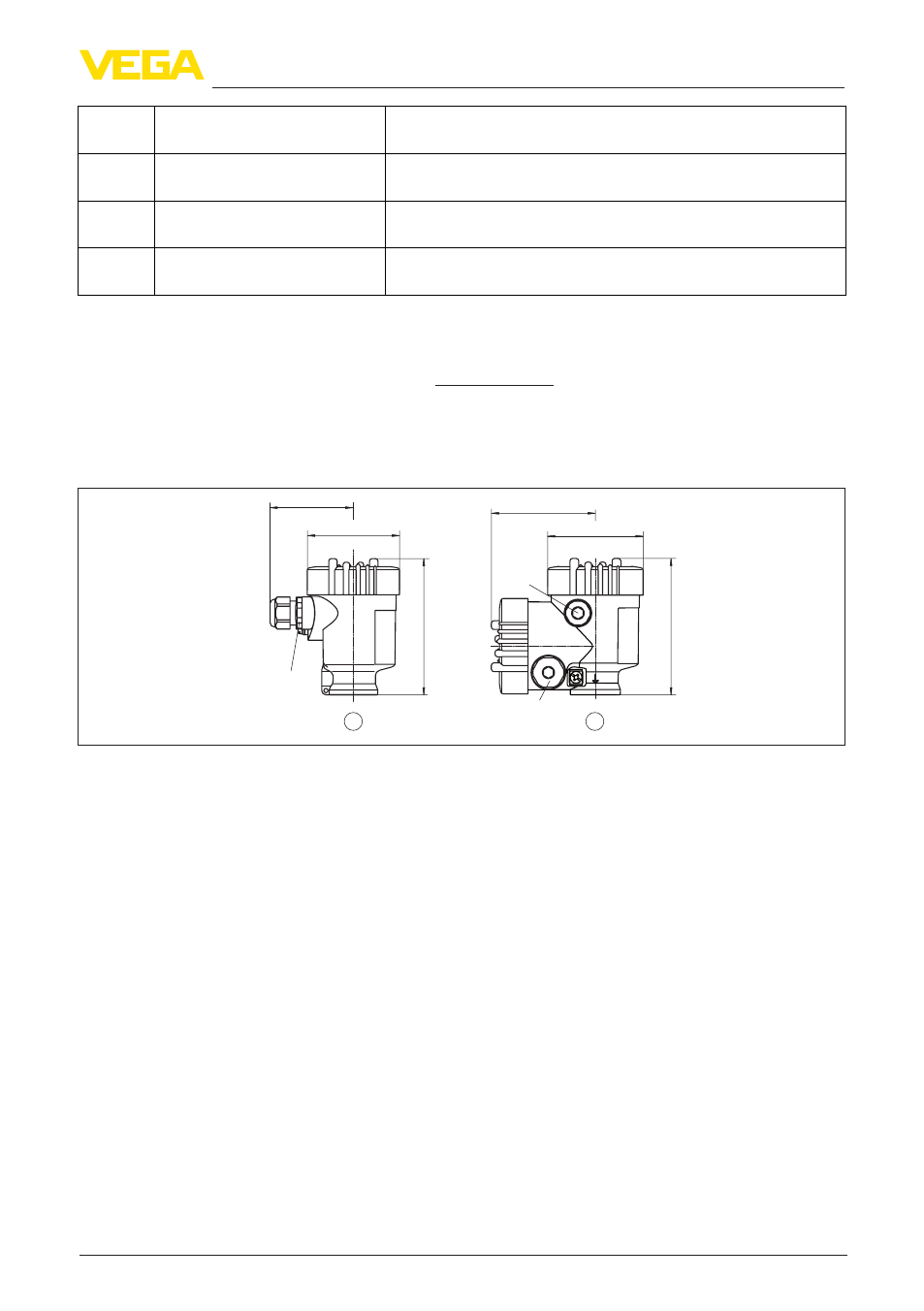

Рис. 35: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
