41
7 Начальная установка с помощью PACTware и другого программного обеспечения для настройки
VEGABAR 54 • 4 … 20 mA/HART
36726-R
U-130320
7 Начальная установка с помощью
PACTware и другого программного
обеспечения для настройки
7.1 Подключение ПК через VEGACONNECT
3
1
2

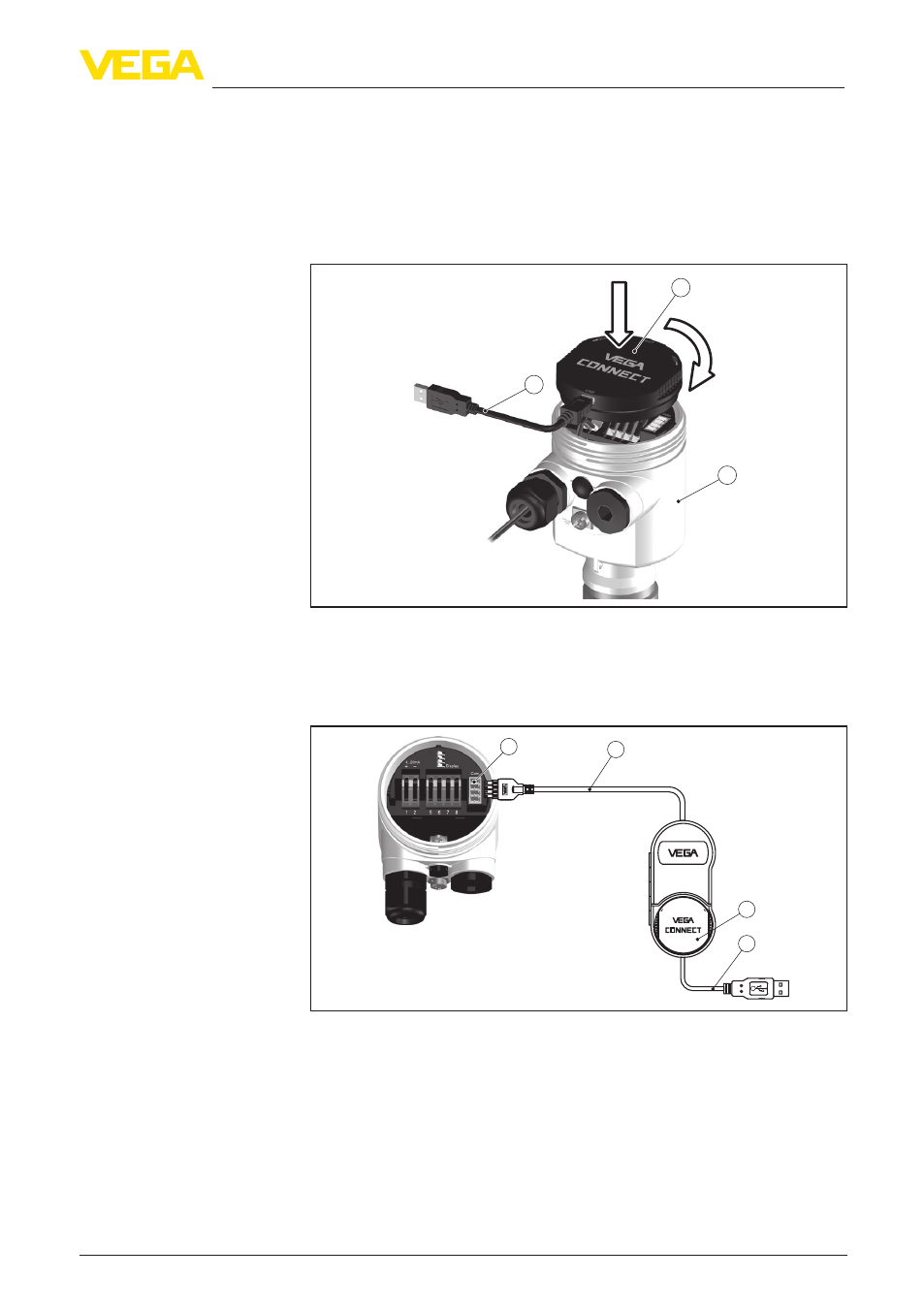

Рис. 21: Подключение ПК через VEGACONNECT прямо на датчике
1 Кабель USB к ПК
2 VEGACONNECT
3 Датчик
1
2
3
4
OPEN
TWIST
USB
LOCK
Рис. 22: Подключение через подключенный внешне VEGACONNECT
1 Интерфейс шины I²C (Com.) на датчике
2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3 VEGACONNECT
4 Кабель USB к ПК
Требуемые компоненты:
•
VEGABAR 54
•
ПК с PACTware и подходящим VEGA-DTM
•
VEGACONNECT
VEGACONNECT прямо
на датчике
VEGACONNECT подклю-
чен внешне
