16
4 Монтаж
VEGABAR 53 • Profibus PA
36723-R
U-130320
Использовать подходящее уплотнение:
•
Присоединение GV, GF, GC: уплотнение перед резьбой
- или -
Уплотнить резьбу стойким уплотнительным материалом:
•
Присоединение GN
→
С помощью подходящего гаечного ключа и шестигранника
присоединения ввернуть VEGABAR 53 в приварной штуцер.
Размер гаечного ключа см. в гл. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
4.4 Порядок монтажа выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
90 mm (3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

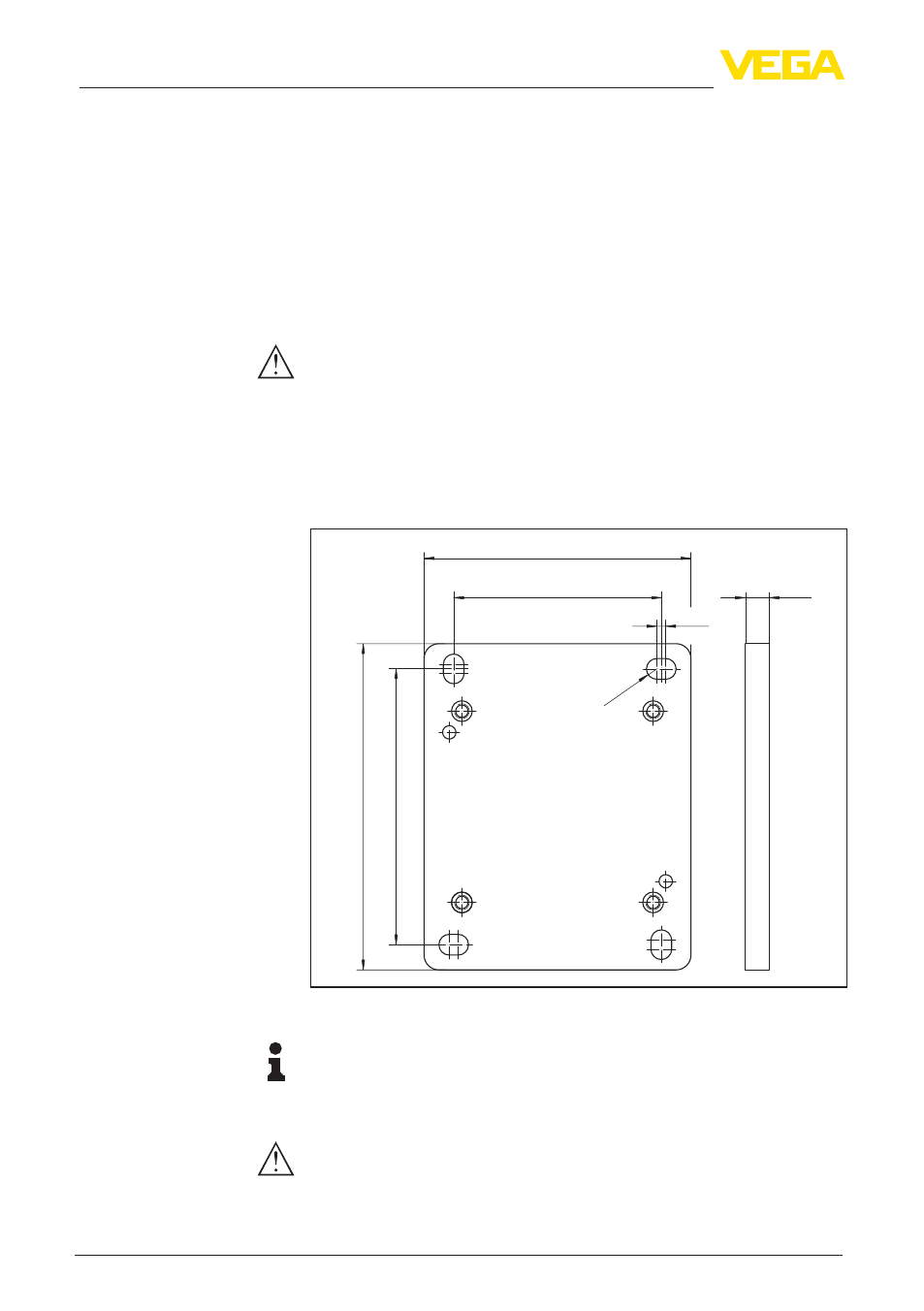

Рис. 6: Схема отверстий - планка для монтажа на стене
Рекомендация:
Планку нужно монтировать таким образом, чтобы кабельный
ввод на цокольном корпусе смотрел вниз. Цокольный корпус
можно повернуть на монтажной планке на 180°.
Внимание!
Четыре крепежных винта цокольного корпуса можно вручную
затянуть до упора. Момент затяжки не должен превышать 5 Нм,
в противном случае монтажная планка может быть повреждена.
Уплотнение/резьбовой
монтаж
Монтаж на стене
