Быстрый пуск
VEGAPULS SR 68 • 4 … 20 mA/HART - четырехпроводный
38295-R
U-130731
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.

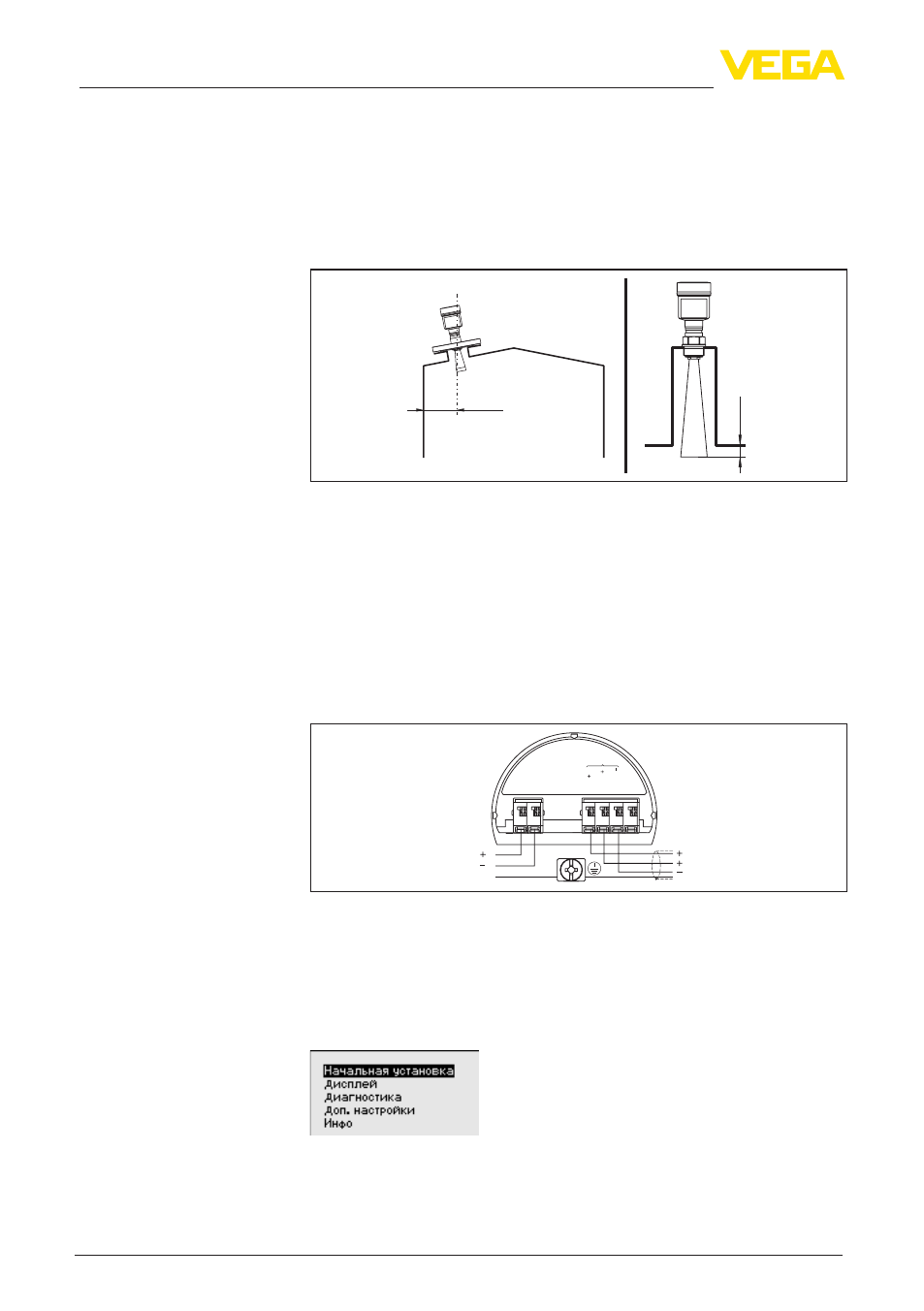

1. Расстояние от стенки емкости > 200 мм, антенна должна
выступать в емкость на > 10 мм.
ca
. 10 mm
200 mm
(7.87")
Рис. 1: Расстояние от антенны до стенки емкости/крыши емкости
2. Следует учитывать минимальный диаметр патрубка в
зависимости от высоты патрубка.
3. Следует учитывать указания по уплотнению.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
power supply
4...20mA
active
passive
commo
n
IS GN
D
5
1
/L
/N
PE
2
+
( )
(-)
6 7
8
Рис. 2: Отсек подключения в двухкамерном корпусе в случае сетевого
напряжения
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Через модуль индикации и настройки войти в меню
"Начальная установка".
2. В меню "Среда" выбрать вид измеряемой среды, например
"Порошок/пыль".
Монтаж
Электрическое подклю-
чение
Установка параметров
