VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - двухпроводный
36527-R
U-121123
Часовой пояс (заводская установка) CET
Измерение температуры электроники
Разрешающая способность
1 °C (1.8 °F)
Точность
±1 °C (1.8 °F)
Питание
Рабочее напряжение
Ʋ Устройство не-Ex
9,6 … 36 V DC
Ʋ Устройство Ex ia
9,6 … 30 V DC
Ʋ Устройство Ex d ia
14 … 36 V DC
Ʋ Устройство Ex d ia с разрешением
на применение на судах
15 … 36 V DC
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
16 … 36 V DC
Ʋ Устройство Ex ia
16 … 30 V DC
Ʋ Устройство Ex d ia
20 … 36 V DC
Защита от включения с неправильной
полярностью
Встроенная
Допустимая остаточная пульсация (устройство без взрывозащиты или Ex ia)
Ʋ для 9,6 V< U
N
< 14 V
≤ 0,7 V
eff
(16 … 400 Hz)
Ʋ для 18 V< U
N
< 36 V
≤ 1,0 V
eff
(16 … 400 Hz)
Допустимая остаточная пульсация (устройство Ex d ia)
Ʋ для 18 V< U
N
< 36 V
≤ 1 V
eff
(16 … 400 Hz)
Нагрузка
См. диаграмму
1200
927
500
750
250
12
18
16
9,6
14
20
15,1
22
24
26
28
30
32
34
36
Ω
V
1
4
2
3

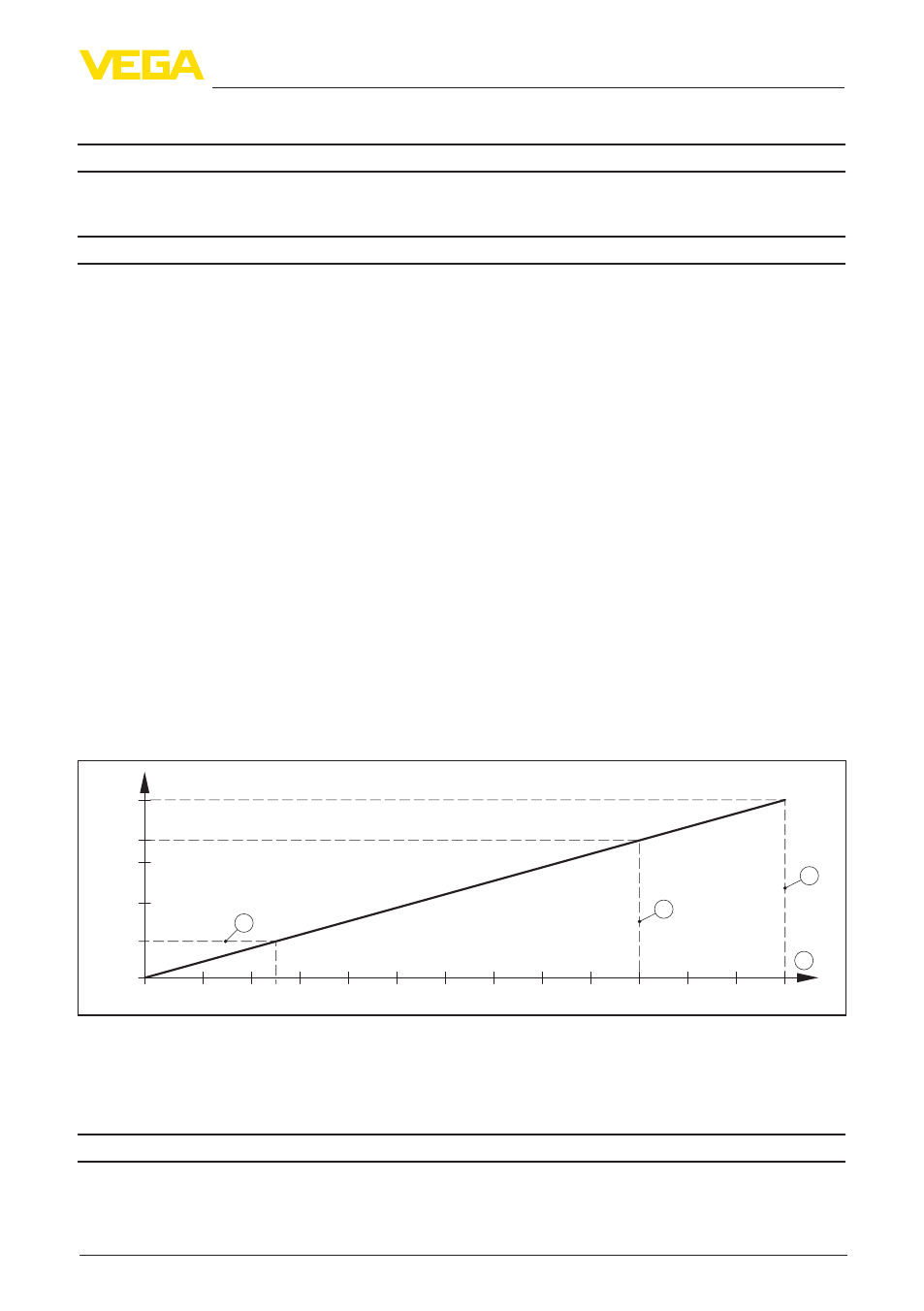

Рис. 49: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус
IP 66/IP 67
