3 Монтаж
3
.
1 Подготовка к монтажу
Для монтажа инструменты не требуются.
3
.
2 Порядок монтажа
Выполнить следующее:
1 Нажав на гладкую половину корпуса, разомкнуть защелку.
2 1

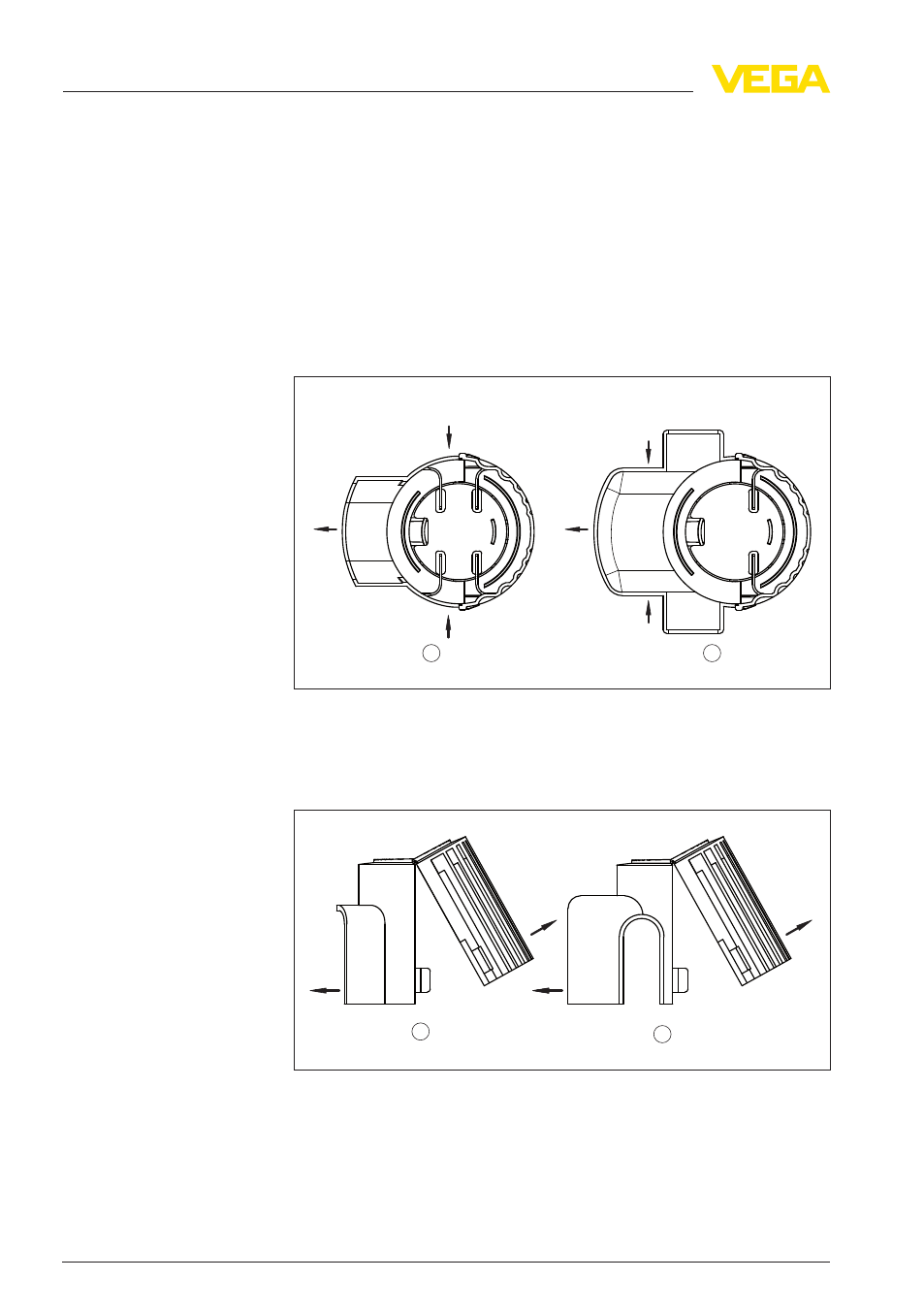

Рис. 3: Размыкание защелки - нажать и потянуть
1 Исполнение для однокамерного корпуса
2 Исполнение для двухкамерного корпуса
2 Открыть защитный колпак
2 1
Рис. 4: Открыть защитный колпак
1 Исполнение для однокамерного корпуса
2 Исполнение для двухкамерного корпуса
3 В случае корпуса датчика с установленным модулем
индикации и настройки, удалить пенопластовую шайбу.
4 Надеть защитный колпак на корпус датчика.
Инструменты
6 Защитный колпак
3 Монтаж
