4 Монтаж
FIBERTRAC 31 • 4 … 20 mA/HART - четырехпроводный
40446-R
U-130731
Соответствующие кабельные вводы и заглушки прилагаются к
устройству.
4.2 Указания по монтажу
Примечание:
В ходе проектирования наши специалисты анализируют
характеристики места измерения для соответствующего выбора
размера источника излучения (изотопа).
Заказчику предоставляется расчет источника ("Source-Sizing") с
указанием требуемой активности источника и всех релевантных
данных для монтажа.
Монтажные инструкции, содержащиеся в документе с расчетом
источника ("Source-Sizing"), должны выполняться в дополнение к
следующим указаниям по монтажу.
Если в документе с расчетом источника ("Source-Sizing") нет
иных указаний, действуют следующие указания по монтажу.
L1
L2
h

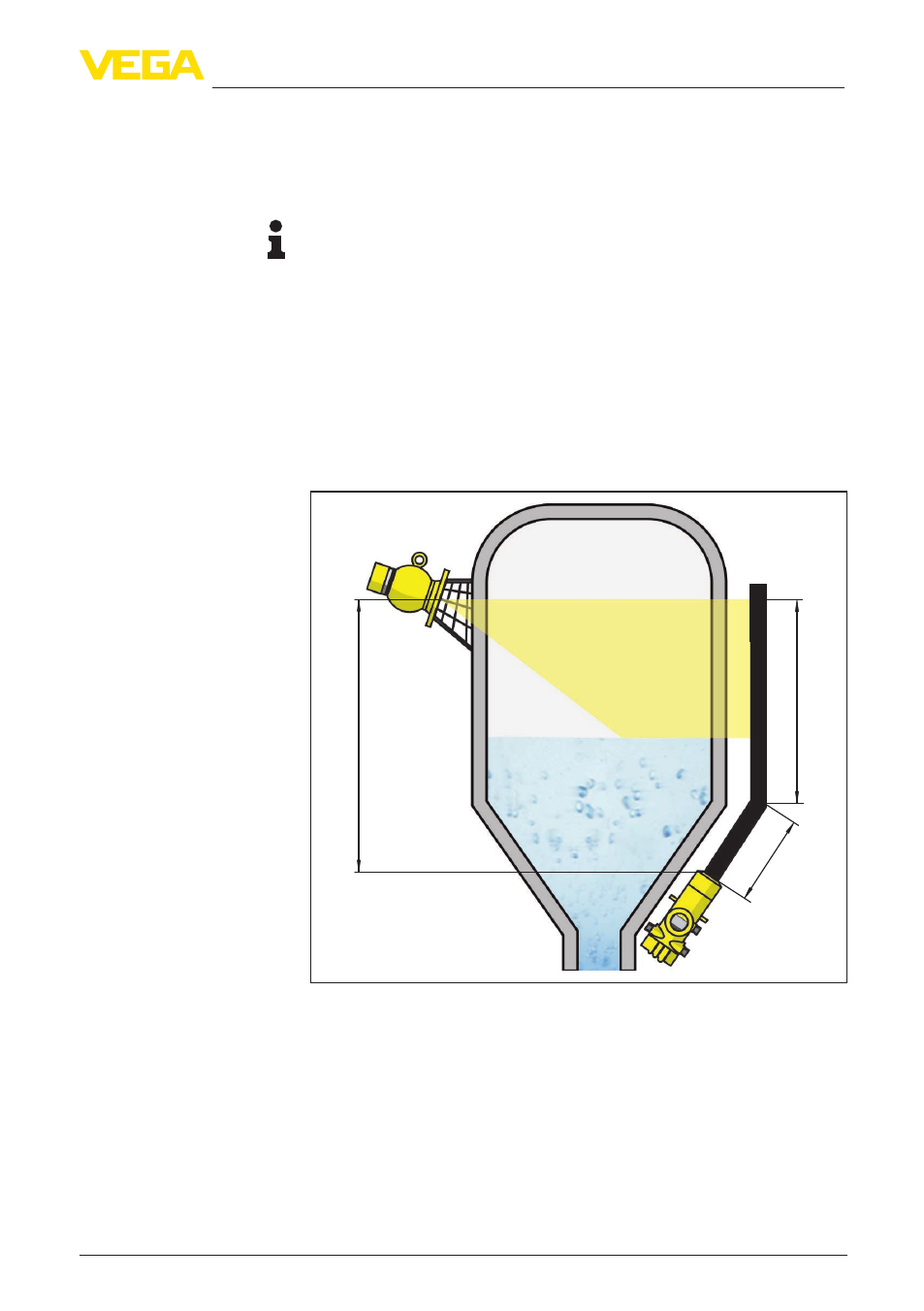

Рис. 3: Измерение уровня в резервуаре-хранилище
h Диапазон измерения
L Измеряемая длина (L1, L2)
Указания по ограждению и монтажу соответствующего
защитного держателя источника см. в руководстве по
эксплуатации защитного держателя источника, например
VEGASOURCE.
FIBERTRAC 31 может монтироваться корпусом электроники
вверх или вниз. Монтажное положение корпусом вниз
Монтажная позиция
