10 Приложение
VEGABAR 55 • Foundation Fieldbus
36736-R
U-130320
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

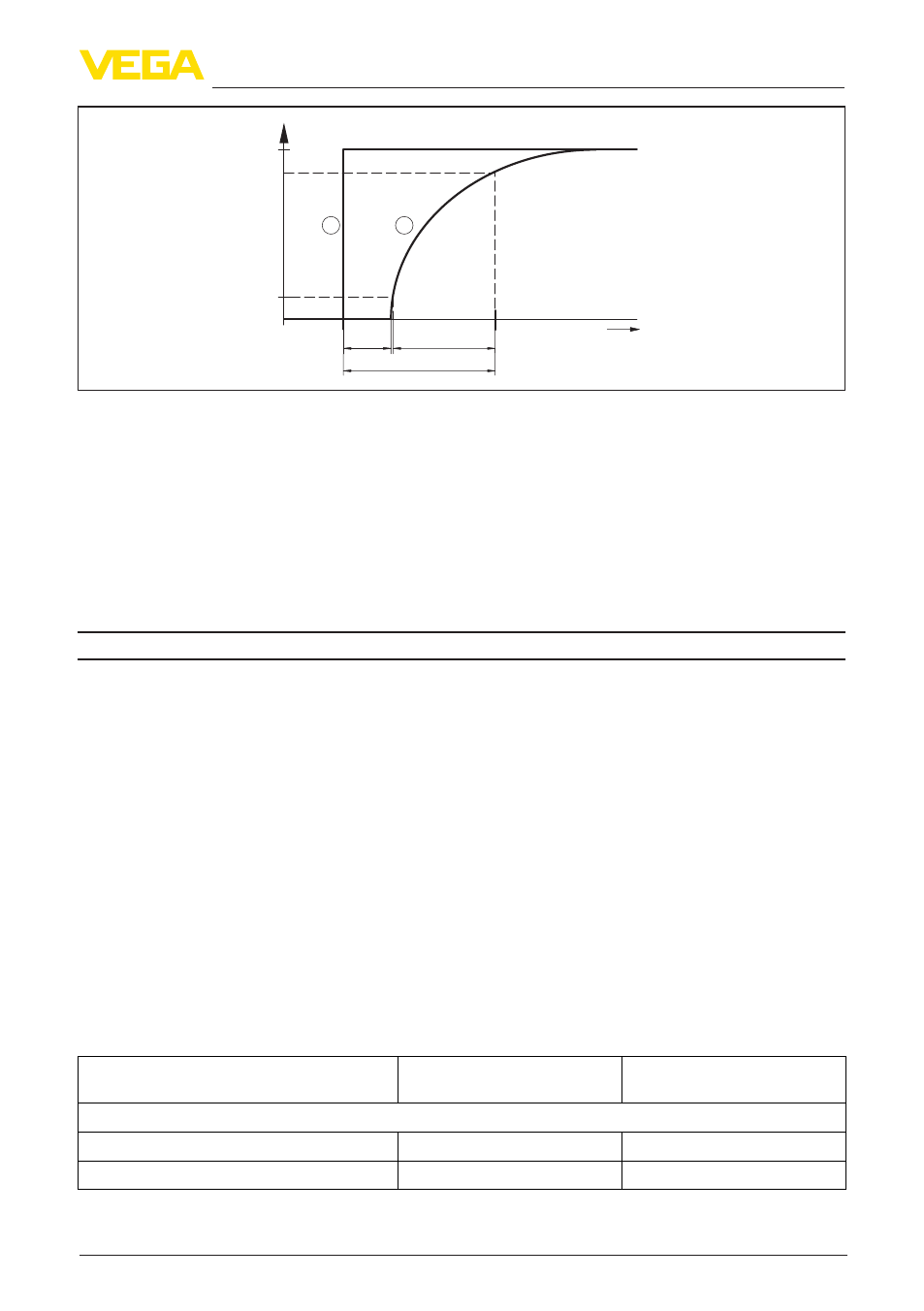

Рис. 26: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
Время нарастания сигнала
≤ 100 ms (10 … 90 %)
Время реакции на скачок
≤ 250 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Входная величина
Установка
Диапазон установки Min./Max. относительно номинального диапазона:
Ʋ Процентное значение
-10 … 110 %
Ʋ Значение давления
-20 … 120 %
Диапазон установки нуля/диапазона относительно номинального диапазона:
Ʋ Нуль
-20 … +95 %
Ʋ Span
-120 … +120 %
9)
Ʋ Разность между нулем и диапазо-
ном
max. 120 % номинального диапазона
Рекомендуемое макс. изменение
номинального диапазона
10 : 1 (без ограничения)
Номинальный диапазон измерения и стойкость к перегрузке в bar/kPa
Данные приведены обзорно и зависят от измерительной ячейки. Возможны ограничения
из-за материала и типа присоединения. Действуют всегда данные, указанные на типовой
табличке.
Номинальный диапазон измерения
Стойкость к перегрузкам
(макс. давление)
Стойкость к перегрузкам
(мин. давление)
Избыточное давление
0 … +0,1 bar/0 … +10 kPa
+15 bar/+1500 kPa
-1 bar/-100 kPa
0 … +0,2 bar/0 … +20 kPa
+20 bar/+2000 kPa
-1 bar/-100 kPa
9)
Значения меньше -1 бар установить невозможно.
