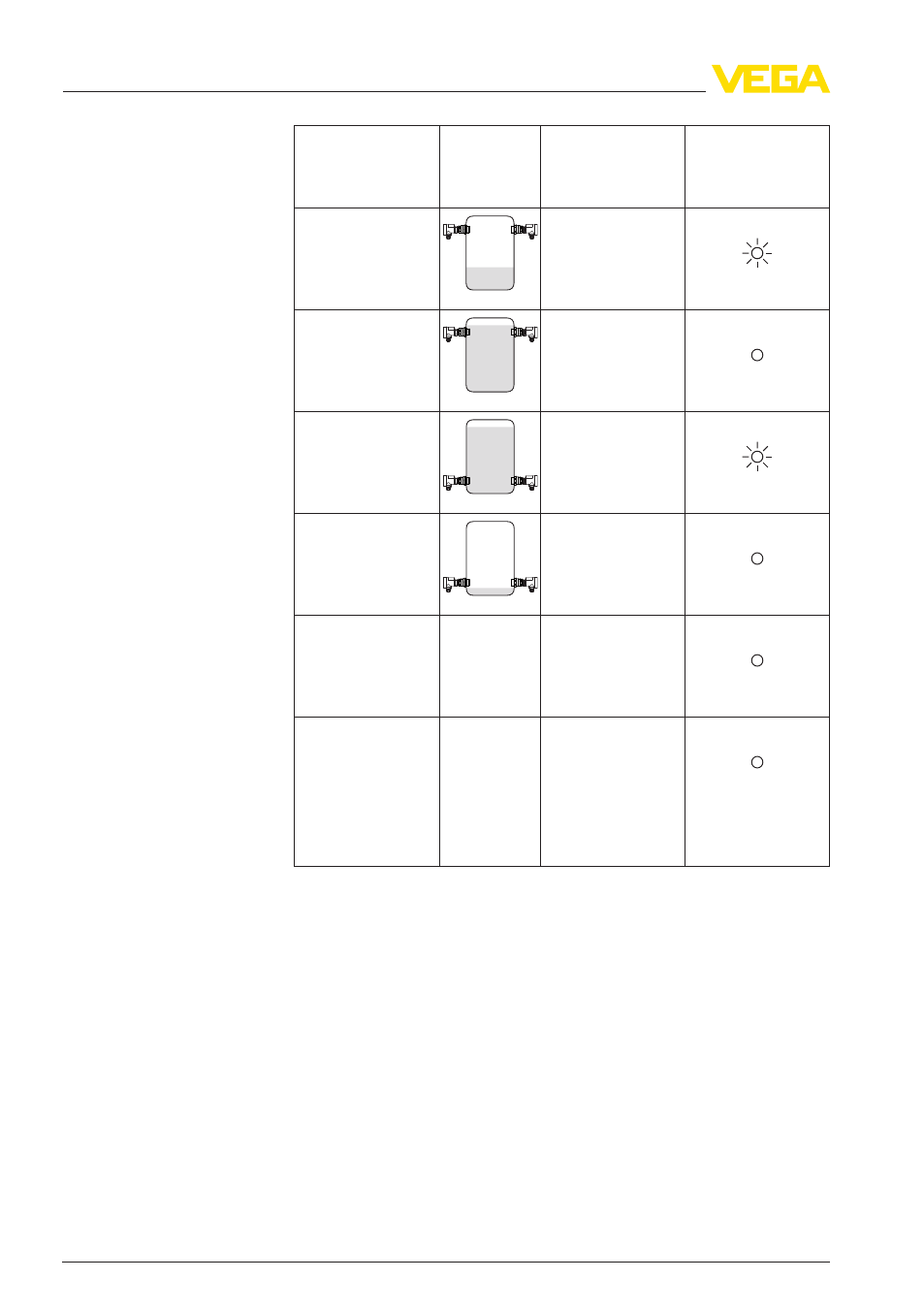

Уровень
Состояние пере-
ключения
Контрольный ин-
дикатор - пере-
ключающий вы-
ход (желтый)
Режим работы
max.
Защита от пере-
полнения
замкнут
Режим работы
max.
Защита от пере-
полнения
разомкнут
Режим работы min.
Защита от сухого
хода
замкнут
Режим работы min.
Защита от сухого
хода
разомкнут
Отключение пита-
ния
(
Режим работы
max./min.)
любой
разомкнут
Неисправность
любой
разомкнут
Горит красный ин-
дикатор неисправ-
ности
В зависимости от переключающей функции, которую должен
выполнять выход, можно посредством ползункового переключа-
теля установить направление переключения.
l
Для сигнализации максимального уровня или защиты от
переполнения нужно установить переключатель в положение
max.
l
Для сигнализации минимального уровня или защиты от
сухого хода нужно установить переключатель в положение
min.
Когда горит желтый контрольный индикатор, транзисторный
выход закрыт.
