VEGAPULS 66 с опускной трубой • Profibus PA
36525-R
U-121123
3
4
2
1

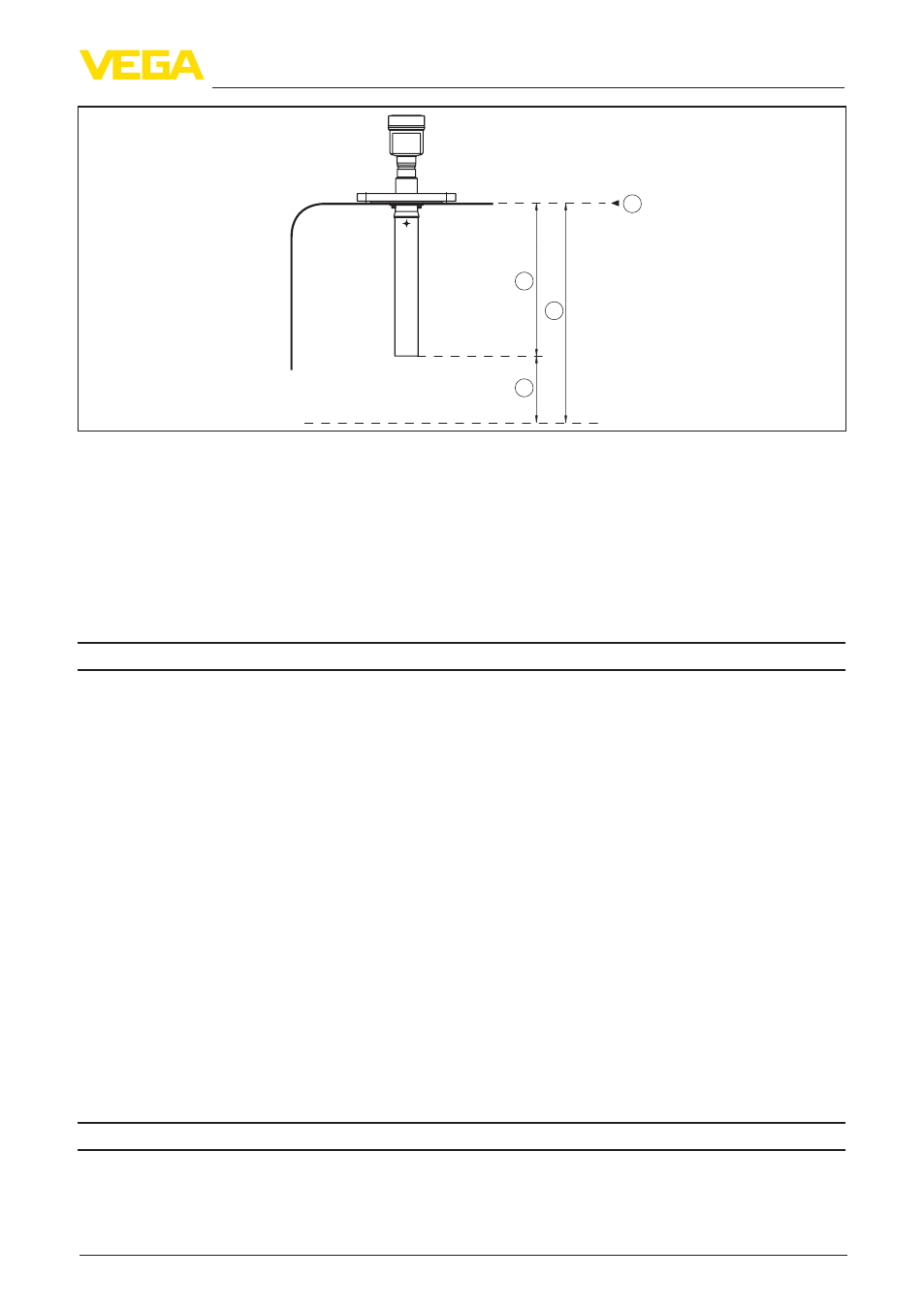

Рис. 27: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Полезный диапазон измерения
Соответствует длине опускной трубы.
1)
Минимальное расстояние
0 mm (0 in)
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика
126 (заводская установка)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Профиль Profibus-PA
3.02
Число FB с AI (функциональные блоки
с аналоговым входом)
3
Значения по умолчанию
Ʋ 1. FB
PV
Ʋ 2. FB
SV 1
Ʋ 3. FB
SV 2
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d
16 mA, ±0,5 mA
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
1)
При длине опускной трубы при поставке с завода 5,85 м (19.19 ft)
