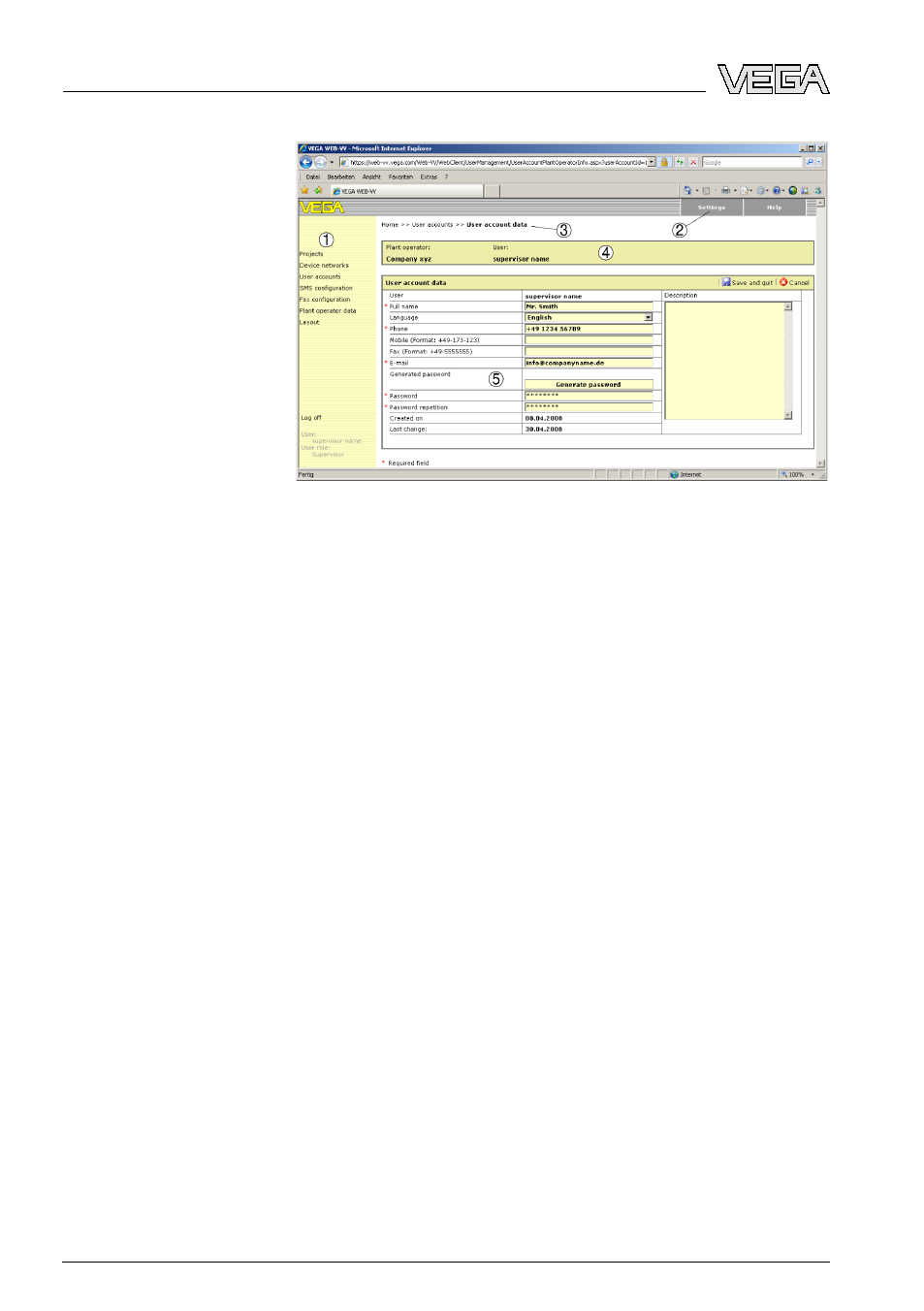

Рис. 3: Панель управления WEB-VV
1
Динамическая зона навигации
2
Статическая зона навигации
3
Ссылки-цепочки
4
Зона идентификации
5
Зона информации и применения
l
Динамическая зона навигации: отображение пунктов меню
в зависимости от уровня меню
l
Статическая зона навигации: для выполнения глобальных
настроек (язык, время, пароль)
l
Ссылки-цепочки: отображение пути к текущей странице,
возможность возврата на предыдущие уровни
l
Зона идентификации: информация о текущем применении и
отображение соответствующего имени предприятия и имени
проекта, а также вида измеренных значений
l
Зона информации и применения: индикация измеренных
значений, пользовательские настройки
Для обеспечения индикации измеренных значений нужно вы-
полнить следующие шаги:
1
Создать оператора: Оператор занимает самую высокую
ступень в иерархии. Для визуализации измеренных значений
должен быть создан хотя бы один оператор.
2
Создать проект: Проект включает назначение сети ус-
тройств, управление пользователями и собственно визуали-
зацию.
3
Назначить сеть устройств: Каждая сеть устройств соот-
ветствует одному устройству формирования сигнала с одним
или несколькими местами измерения, а также с устройством
передачи данных.
4
Настроить вид измеренных значений: Определение мест
измерения одного устройства формирования сигнала, кото-
рые будут объединены в группу для визуализации.
Первые шаги
10
WEB-VV LH •
Конфигурирование - первые шаги
5
