3 Описание изделия
VEGABAR 67 • 4 ... 20 mA/HART - с климатической компенсацией
39444-R
U-130320
2
1
13
10
5
4
3
6
7
8
9
11
12
14

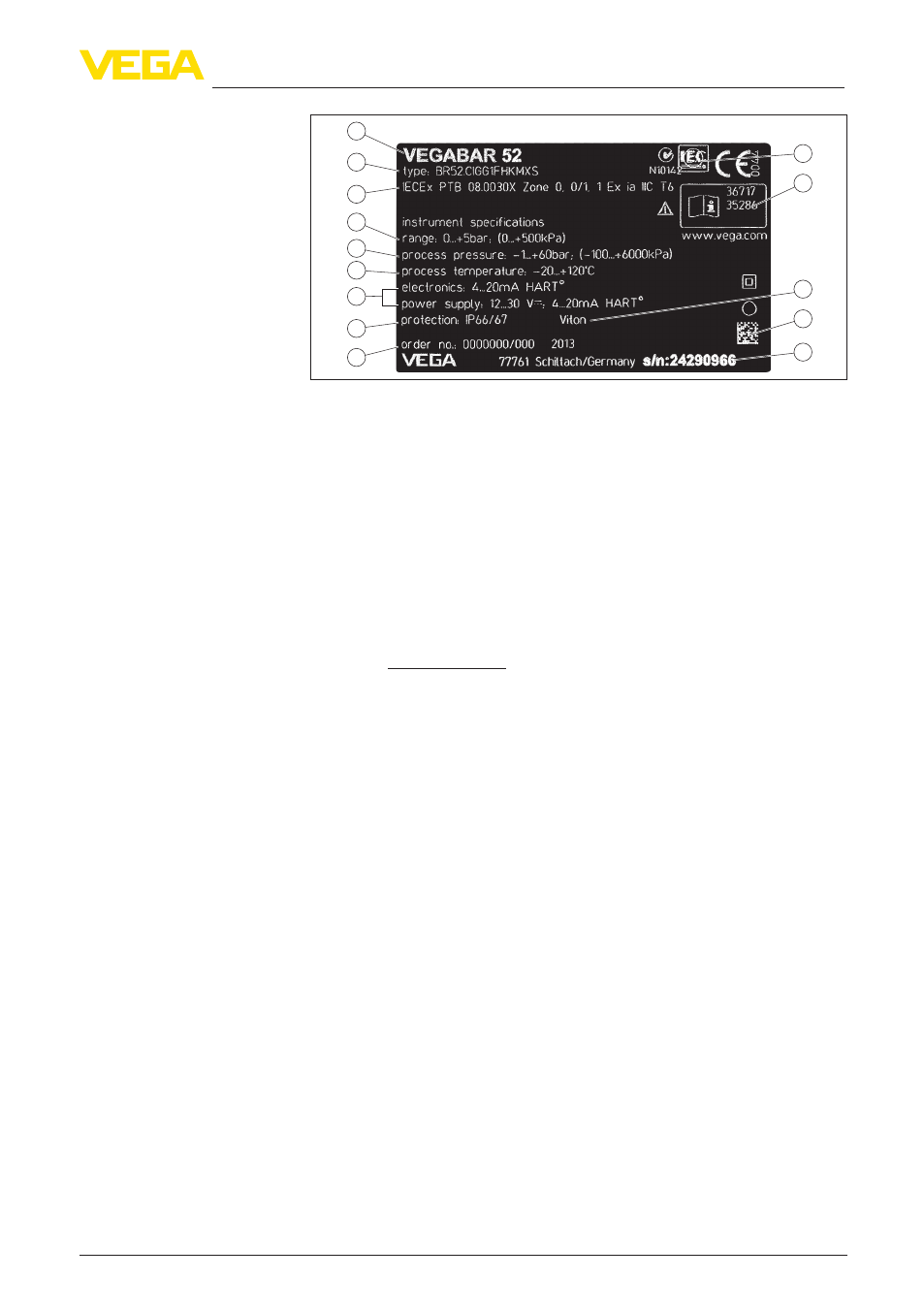

Рис. 2: Данные на типовом шильдике (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Электроника
5 Степень защиты
6 Диапазон измерения
7 Температура и давление процесса, давление процесса
8 Материал контактирующих деталей
9 Версия аппаратного и программного обеспечения
10 Номер заказа
11 Серийный номер устройства
12 Идент. номера документации
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3.2 Принцип работы
Подвесной преобразователь давления VEGABAR 67
презназначен для измерения уровня в емкостях при сложных
условиях (холодная измеряемая среда и влажная и теплая
окружающая среда). Измеряемые среды - любые продукты,
к которым контактирующие с продуктом части устройства
являются стойкими.
Измерительная ячейка METEC ® состоит из керамической
емкостной измерительной ячейки абсолютного давления
CERTEC ® и специальной термокомпенсированной системы с
заполняющей жидкостью.
Под действием гидростатического давления продукта
или давления процесса на металлическую мембрану и
заполняющую жидкость изменяется емкость измерительной
ячейки. Это изменение преобразуется в электрический сигнал,
сравнивается с интегрированным опорным измерением
давления и выдается посредством выходного сигнала как
измеренное значение.
Измерительная ячейка CERTEC
® дополнительно снабжена
датчиком температуры. Значение температуры может быть
