5 Подключение к шинной системе
VEGAPULS 66 с эмалевым покрытием • Profibus PA
36529-R
U-121123
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах встав-
ляются прямо в отверстия контактов. В случае гибких проводов
без конечных гильз, чтобы открыть отверстие контакта, нужно
слегка нажать на вершину контакта маленькой отверткой, после
удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /Электромеха-
нические данные".
7. Слегка потянув за провода, проверить надежность их закре-
пления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-
цо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунок ниже действителен для исполнения без взрывозащиты,
а также для исполнения Ex ia.
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
3
4
5
1
2
+
( )
(-)
1

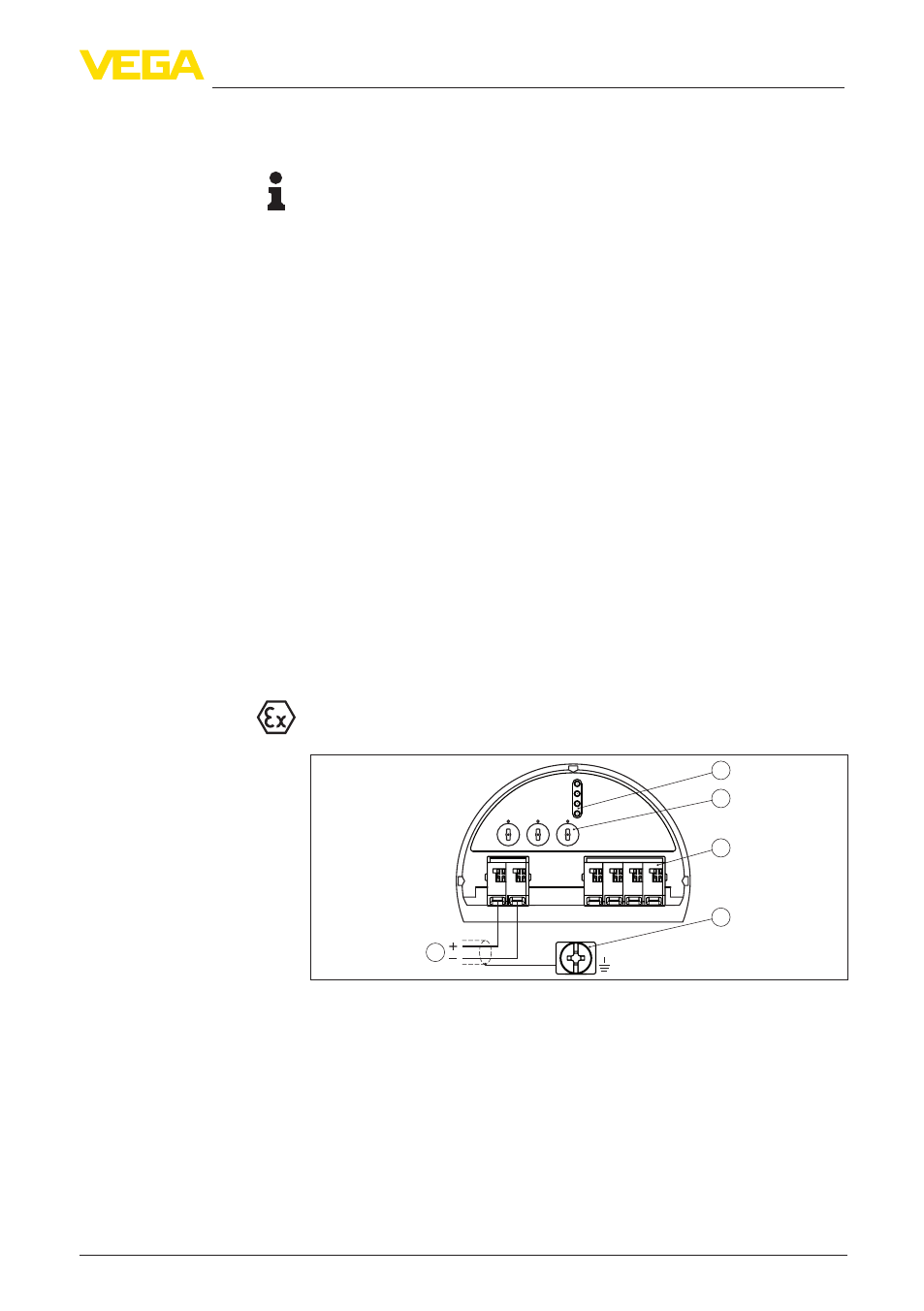

Рис. 17: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
