3
.2
Размеры
115 mm
(4
17/32
")
0 %
100 %
ø 72 mm
(2
53/64
")
140 mm
(5
3
3
/ 64
")
150 mm (5
2
9
/ 32
")
200 mm (7
7
/ 8
")
100 mm
(3
1
2
/ 16
")
E
D
C
B
A
1
2
4
3
5

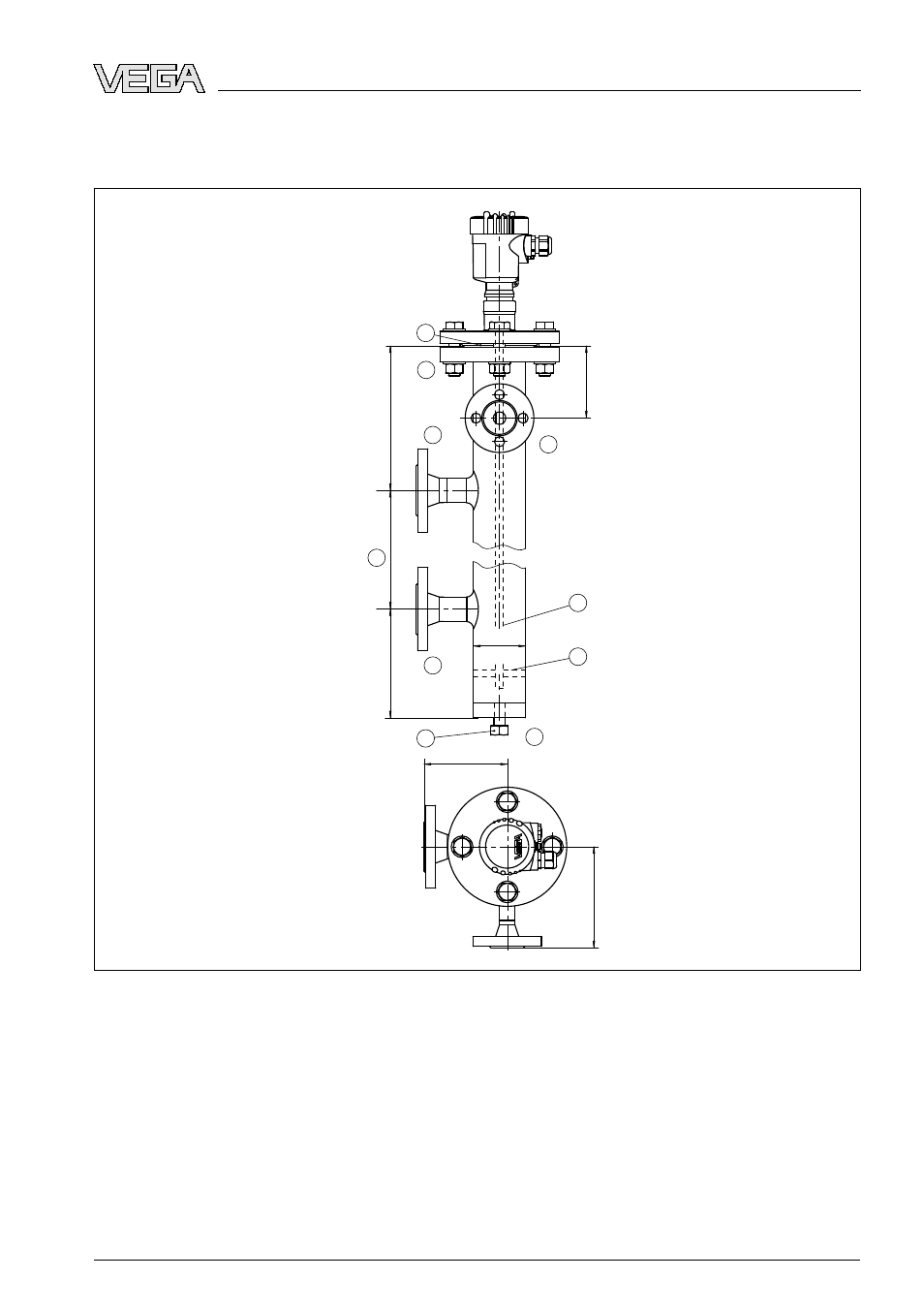

Рис. 3: Выносная труба с VEGAFLEX
1
Расстояние между центрами присоединительных патрубков, 300 … 3000 мм (11.8 … 118 дюйм)
2
Уплотнение фланца прибора (Klingersil C-4400)
3
Стержневой измерительный зонд
4
Центрирующая звездочка
5
Заглушка
A
Фланец измерительного прибора - DN 50 PN 40
B
Верхний присоединительный фланец
C
Нижний присоединительный фланец
D
Подключение дренажа - G½ или ½ NPT
E
Подключение обдува DN 15 PN 40 - вариант
Bypass 72 • с уровнемером VEGAFLEX
7
Приложение
33545
-
