9.2 Размеры

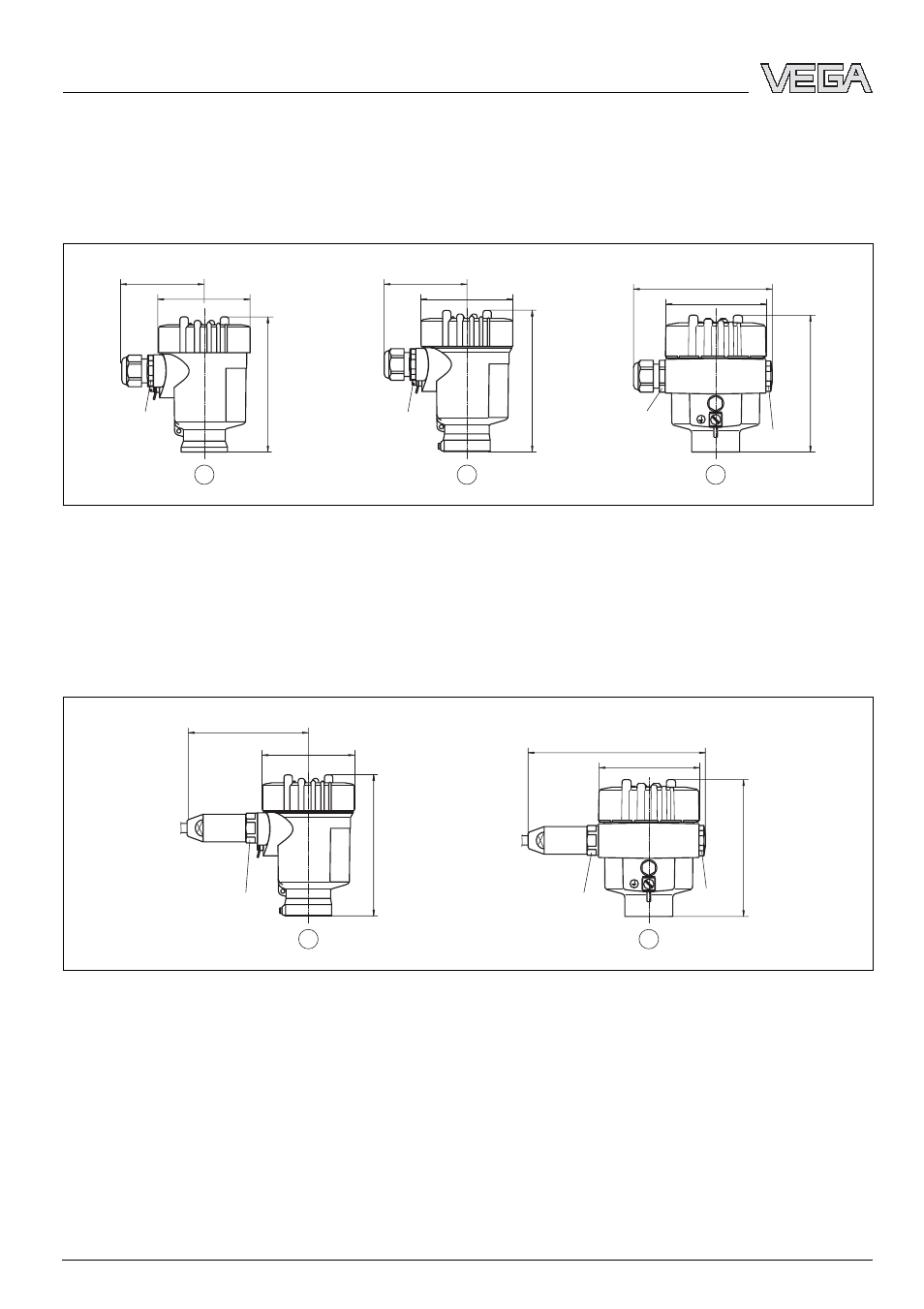

Корпуса в климатическом исполнении IP 66/IP 67 и IP 66/IP 68; 0,2 bar
ø77mm (3
1
/
32
")
112mm (4
13
/
32
")
69mm (2
23
/
32
")
ø77mm (3
1
/
32
")
69mm (2
23
/
32
")
117mm (4
39
/
64
")
116mm (4
9
/
16
")
ø84mm (3
5
/
16
")
116mm (4
9
/
16
")
M20x1,5
M20x1,5/
½ NPT
M20x1,5/
½ NPT
M20x1,5/
½ NPT
1
2
3
Рис. 19: Корпуса вклиматическом исполнении IP 66/IP 67 и IP 66/IP 68; 0,2 bar
1
Пластиковый корпус
2
Корпус из нержавеющей стали
3
Алюминиевый корпус
Корпуса в исполнении IP 66/IP 68, 1 bar
117mm (4
39
/
64
")
~ 103mm
(4
1
/
16
")
ø 77mm
(3
1
/
32
")
M20x1,5
1
116mm (4
9
/
16
")
~ 150mm (5
29
/
32
")
ø 84mm (3
5
/
16
")
M20x1,5
M20x1,5
2
Рис. 20: Корпуса висполнении IP 66/IP 68, 1 bar
1
Корпус из нержавеющей стали
2
Алюминиевый корпус
Приложение
38
VEGAVIB 65 - с выходом NAMUR
31218
-RU
-060523
