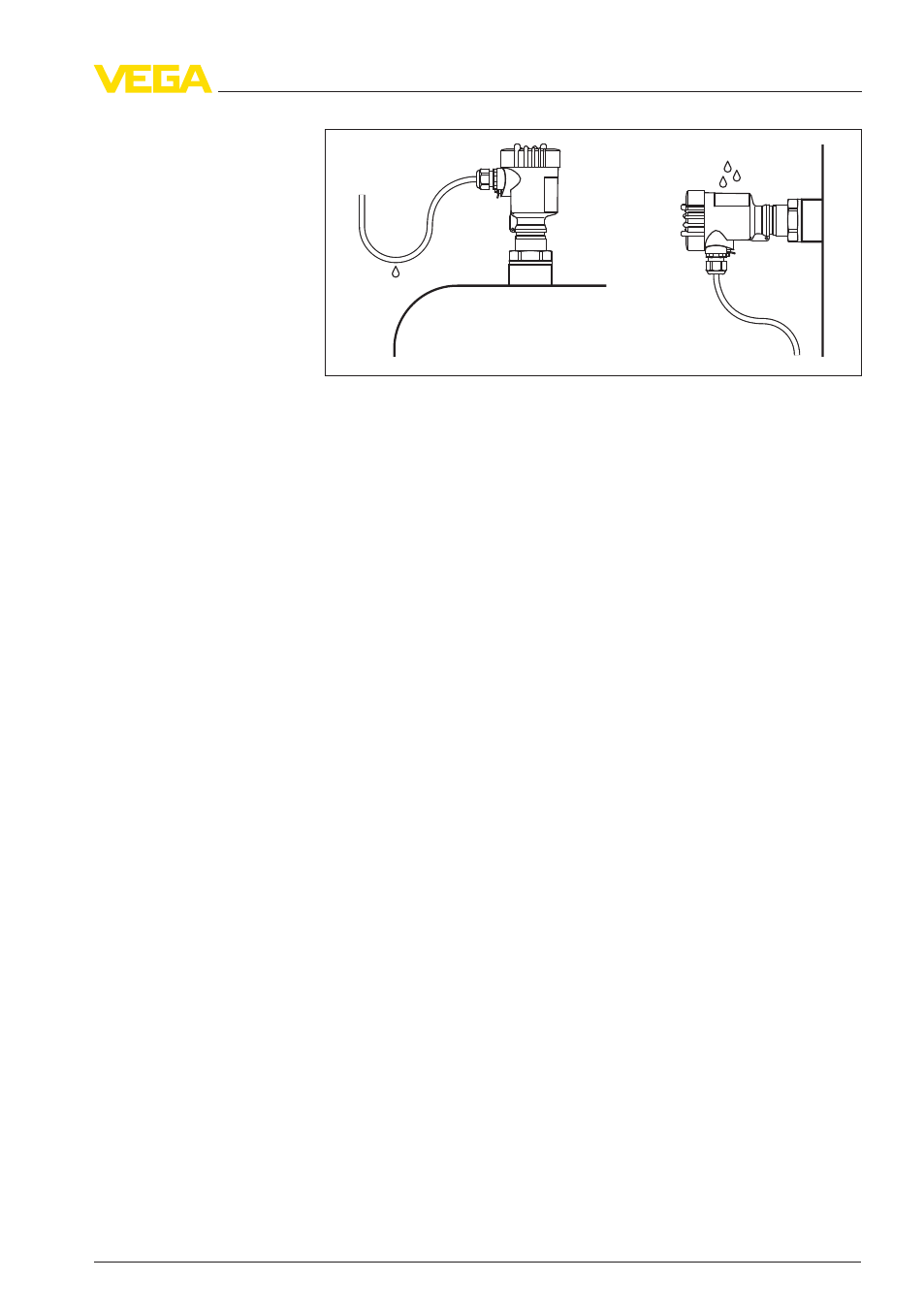

Рис. 3: Меры против попадания влаги
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной резь-
бы или фланца.
Следует учитывать, что существует некоторое минимальное
расстояние под базовой плоскостью датчика, а также в конце
зонда, особенно в зоне груза у тросовой версии, где измерение
невозможно (мертвая зона). Такие минимальные расстояния
(
мертвые зоны) для разных исполнений прибора см. в п.
"
Технические данные". Следует также учитывать, что заводская
установка диапазона измерения выполняется относительно
измерения на воде.
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
4
.2
Указания по монтажу
VEGAFLEX
67 в тросовом или стержневом исполнении следует
монтировать на расстоянии не менее 300 мм (11.81
in) от стенки
емкости или конструкций в емкости.
Во время работы измерительный зонд не должен касаться
стенок емкости или конструкций в ней. При необходимости
конец зонда можно закрепить.
Диапазон измерения
Давление
Монтажное положение
VEGAFLEX
67 • 4 … 20
mA/HART-четырехпроводный
13
