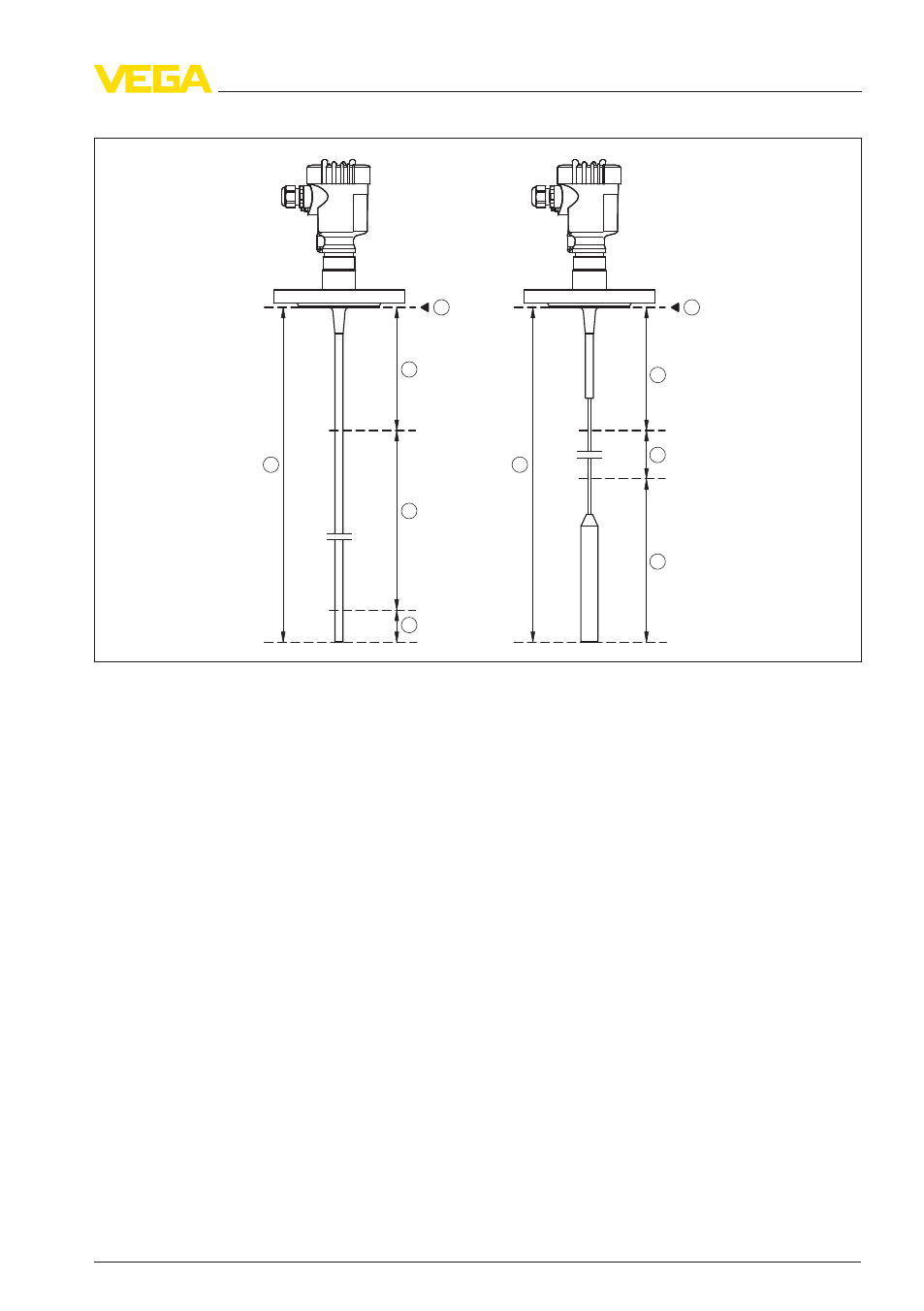

Рис. 17: Диапазон измерения VEGAFLEX 67 (исполнение с тросом или стержнем)
1 Базовая плоскость
2 Длина измерительного зонда
3 Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4 Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5 Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
