Страница 30
30
9 Приложение
VEGACAP 69 • - реле (DPDT)
31175-R
U-131015
Питание
Рабочее напряжение
20 … 253 V AC, 50/60 Hz, 20 … 72 V DC (при
U > 60 V DC температура окружающей среды может
составлять не более 50 °C/122 °F)
Потребляемая мощность
1 … 8 VA (AC), прибл. 1 W (DC)
Защита
Степень защиты
IP 66/IP 67
Категория перенапряжений
III
Класс защиты
I
Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активирован-
ной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL может
быть активирована пользователем через модуль индикации и настройки или PACTware.
Функциональная безопасность по IEC 61508-4
Ʋ Одноканальная архитектура
(1oo1D)
до SIL2
Ʋ Двухканальная избыточная архи-
тектура (1oo2D)
до SIL3
Подробную информацию см. в Safety Manual для устройств данной серии или на
"
9.2 Размеры
VEGACAP 69 - корпус
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT

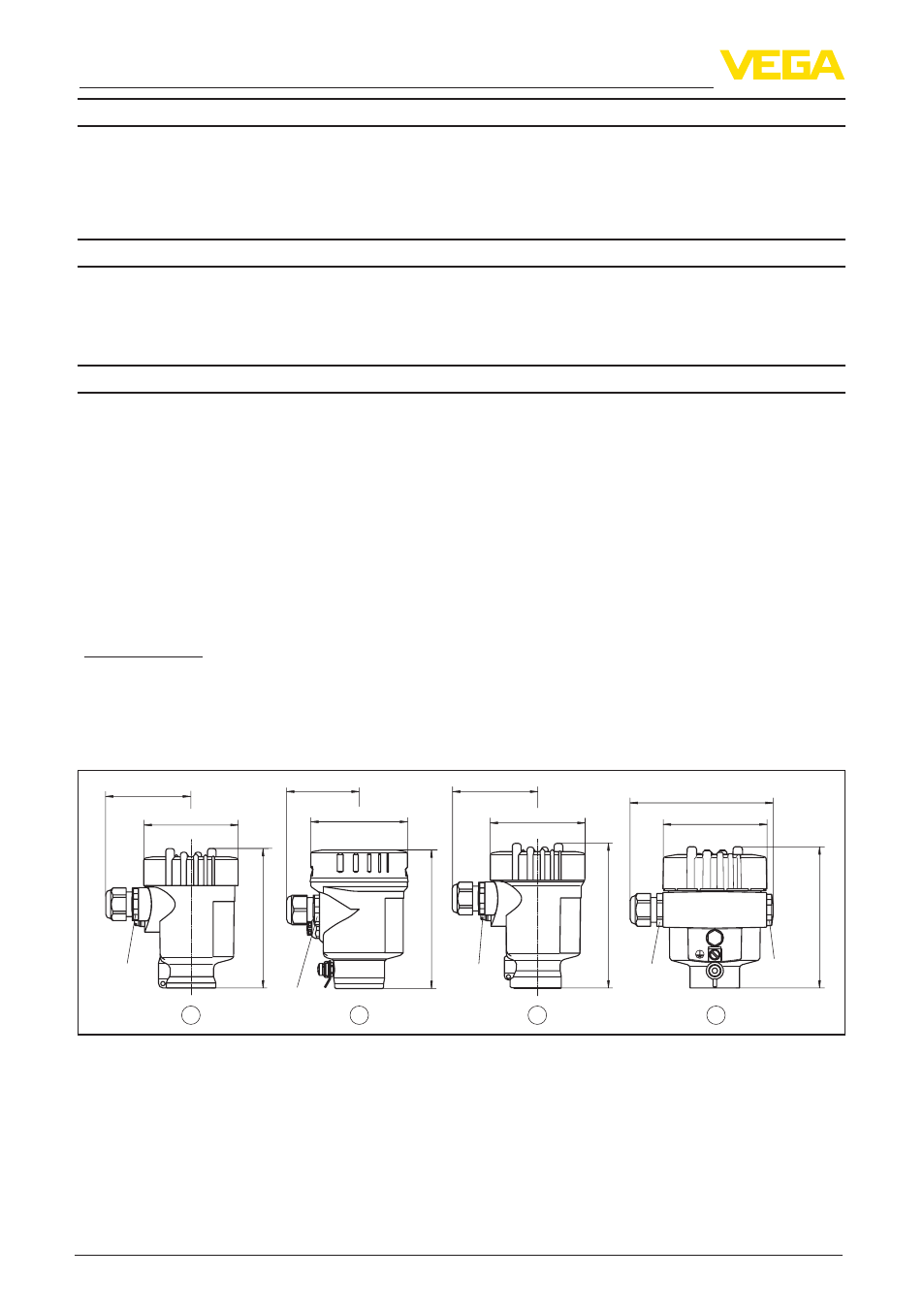

Рис. 32: Исполнения корпуса
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали, точное литье
4 Алюминиевый корпус
