18
5 Подключение к источнику питания
VEGACAL 69 • Для подключения к устройству формирования сигнала
31181-R
U-131015
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

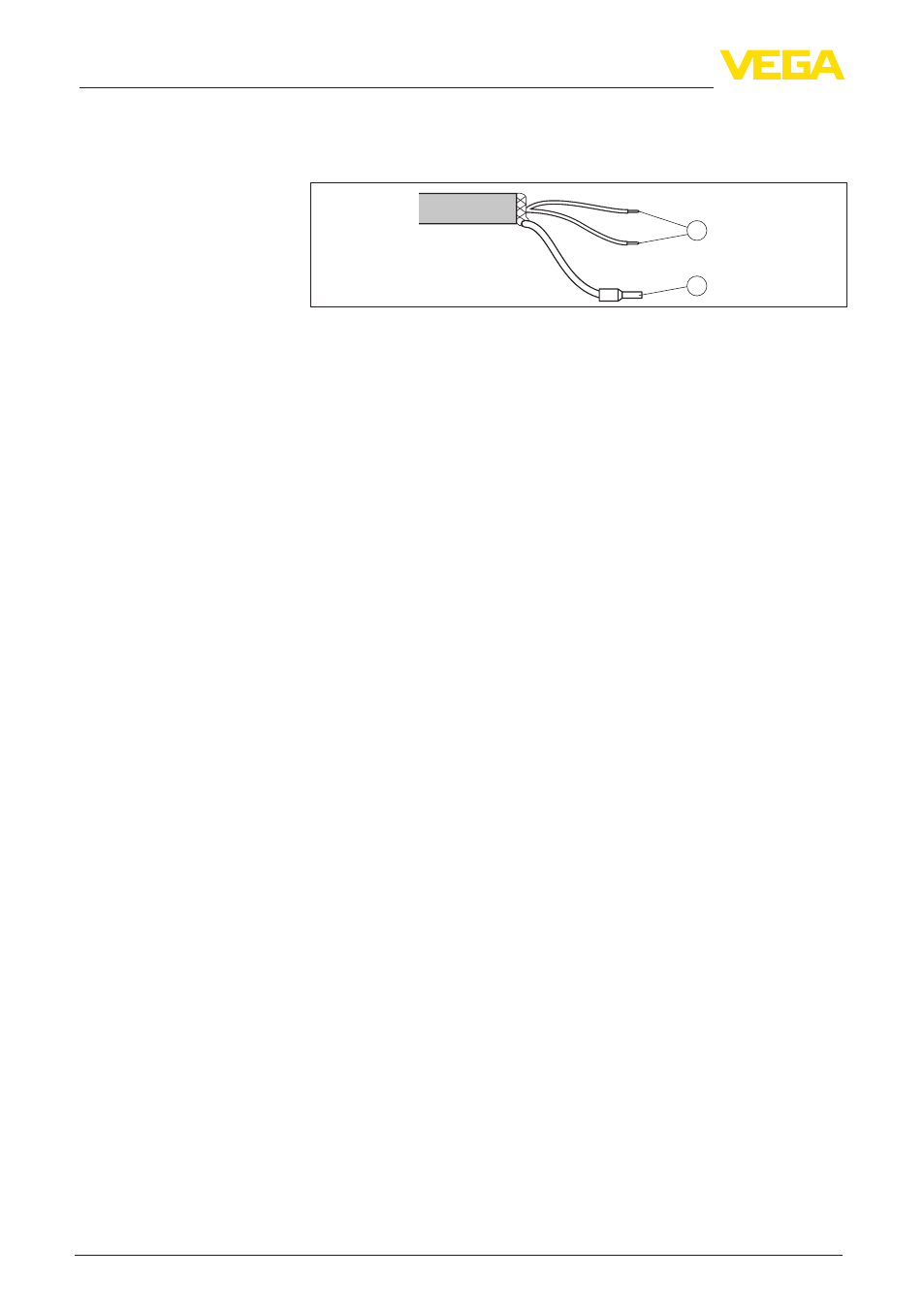

Рис. 10: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Назначение прово-
дов соединительного
кабеля
