5.4 Схема подключения
Input
+
+
+
-
-
+
+
-
+
+
-
+
+
-
+
+
-
+
+
-
+
+
-
+
+
-
+
+
-
+
+
-
4
6
5
2
3
9
8
10
1
7
2
3
4
1
L (+)
N (-)
2
6
12
20
24
22
10
16
18
30
28
32
d b
z
14
26
8
4
d b
z
+
-
d b
z

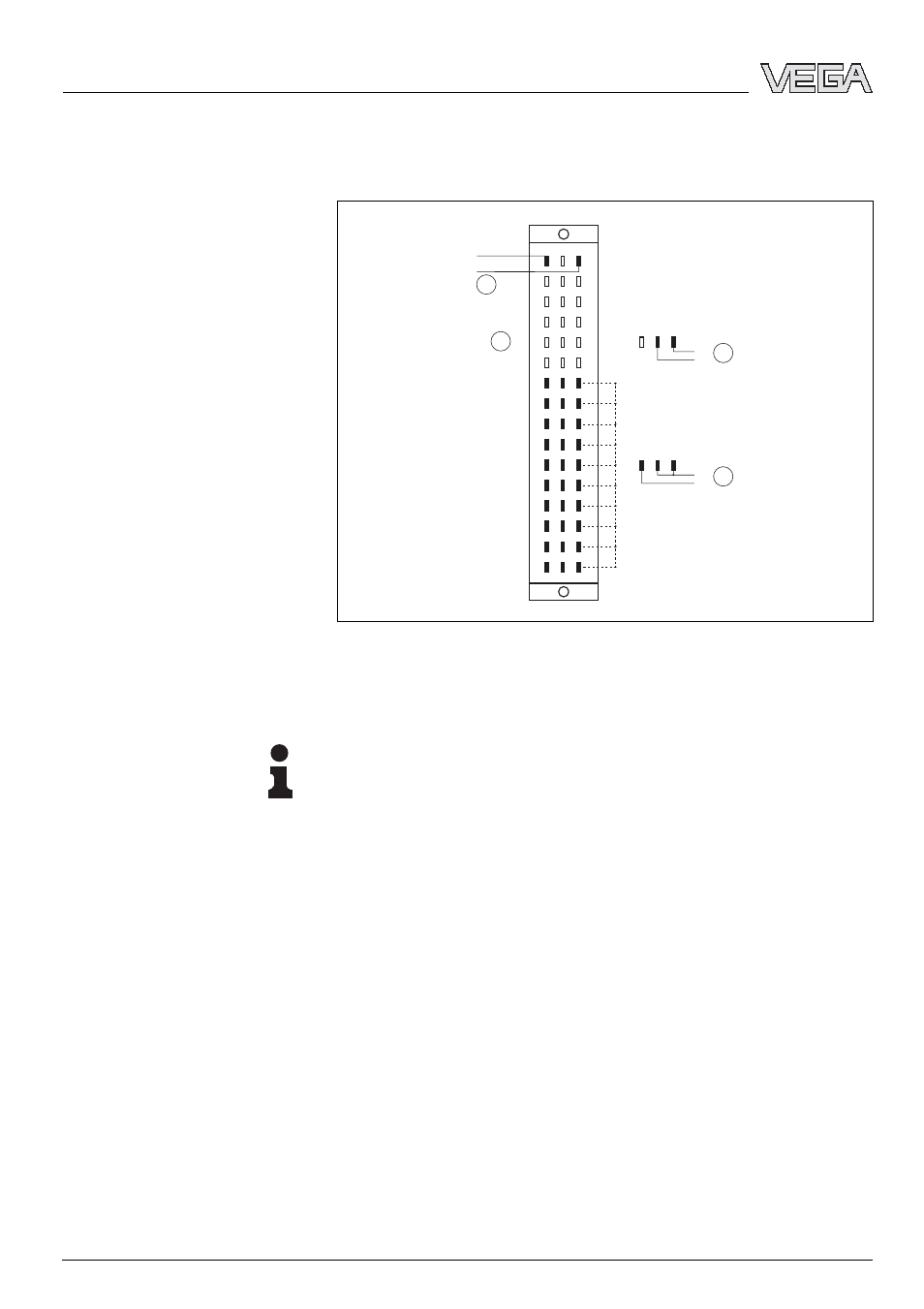

Рис. 3: VEGALOG 571 EA
1)
1
Питание для VEGALOG 571 EA
2
Подключение датчиков 1 … 10
3
Подключение с питанием датчика (активный вход)
4
Подключение без питания датчика (пассивный вход)
Информация:
Входы не связаны с напряжением только для питания,
между собойони связаны общейземлей.
l
На активном входе подключенному датчику подается
питание. Питание и передача измеренных значений
осуществляются по одному и тому же двухпроводному
кабелю. Данныйрежим предназначен для
подключения датчиков без отдельного источника
питания (датчиков в двухпроводном исполнении).
l
На пассивном входе питание подключенному датчику
не подается, а осуществляется только передача
измеренных значений. Данныйвход предназначен для
подключения датчика с отдельным источником
питания (датчика в четырехпроводном исполнении).
1)
Пунктирные линии = соединения на карте EA.
14
VEGALOG 571 EA - Карта аналоговых входов
