2 Монтаж
2
2
1

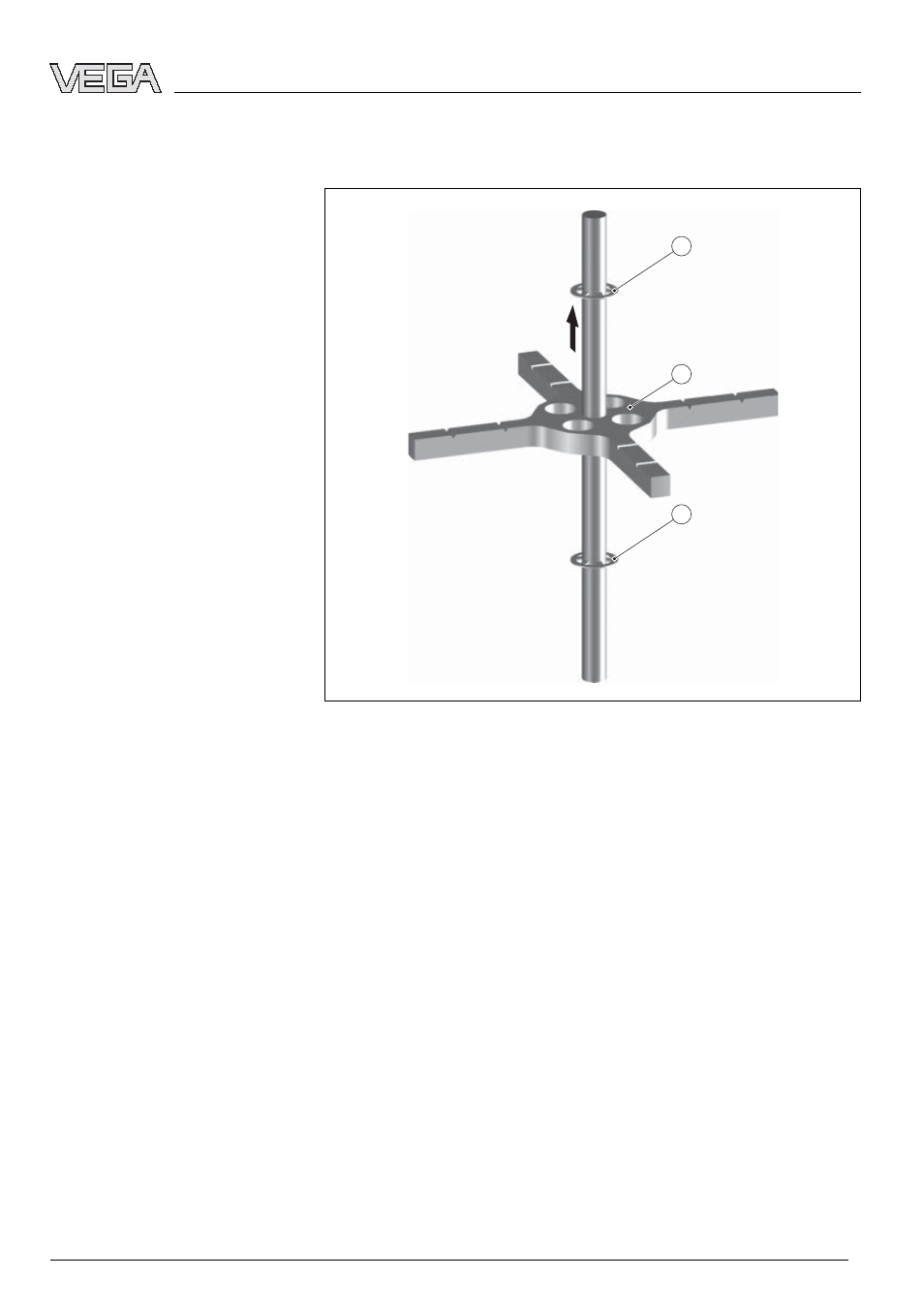

Рис. 1: Монтаж центрирующей звездочки
1
Центрирующая звездочка
2
Стопорное кольцо
1 Необходимо обрезать лучи центрирующей звездочки в
соответствии с диаметром трубы, в которой будет
устанавливаться датчик. На лучах звездочки имеются
метки, по которым лучи можно обрезать для труб
диаметром DN 50 (2") и DN 80 (3").
Для этого рекомендуется использовать пилу по
металлу или кусачки.
2 Центрирующую звездочку следует монтировать на
нижнем конце стержня. Если необходимо
использовать несколько звездочек, то расстояние
между ними должно быть прибл. 2,50 м. Определите и
отметьте положение звездочки на стержне.
3 На стержень прибора надеть стопорное кольцо (2).
Центрирующая звездочка - Стержень-ø 6 мм / Стержень-ø 16 мм
3
Монтаж
30391
-RU
-070301
