10 .3 Размеры

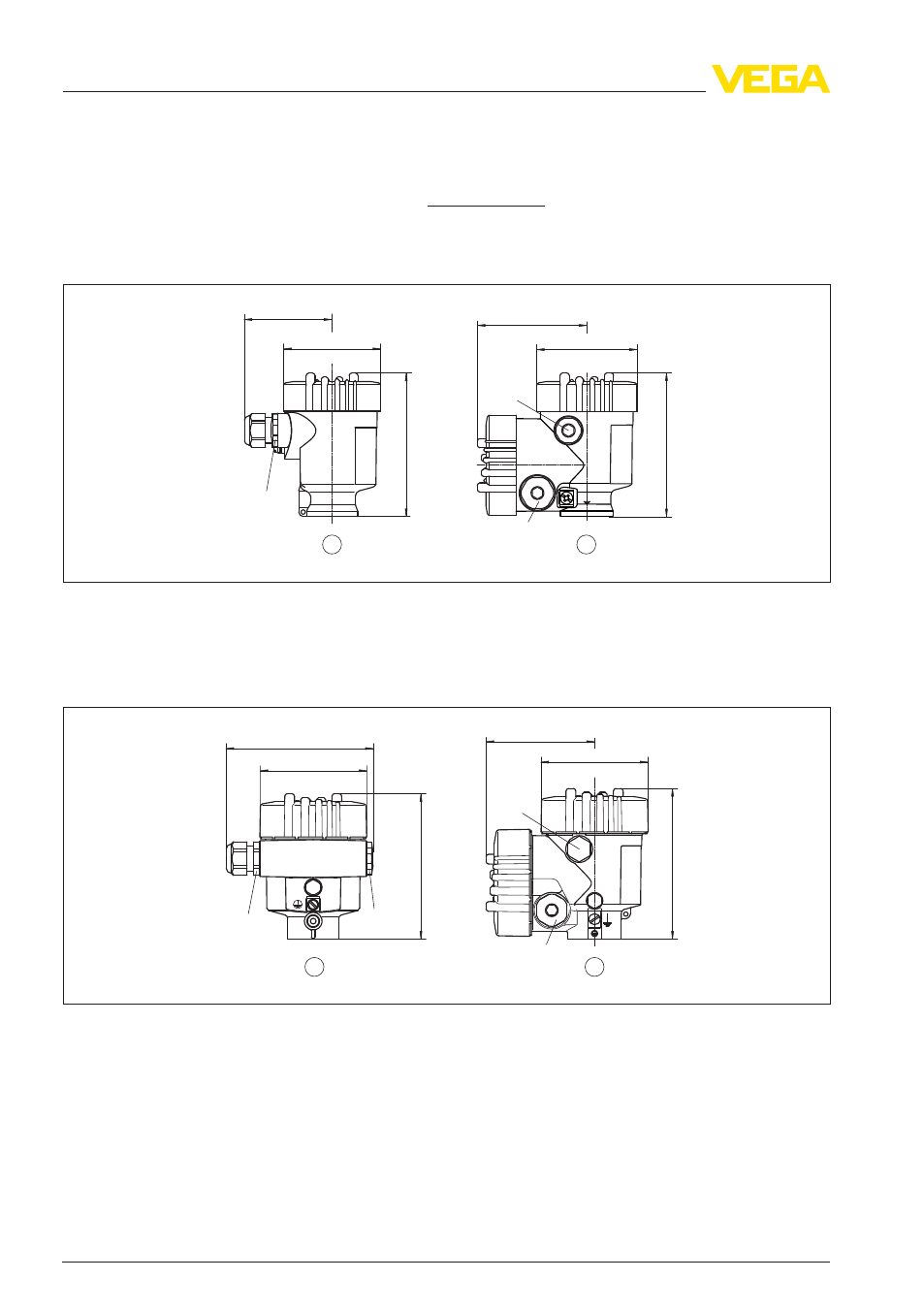

На следующих чертежах показаны только некоторые из воз-
можных исполнений. Чертежи с размерами можно также за-
грузить с сайта www.vega.com через "Downloads" и"Drawings".
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41")
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41")
M20x1,5/
½ NPT
1 2
ø 79 mm
(3.31")
1 Однокамерное исполнение
2 Двухкамерное исполнение
Алюминиевый корпус
2 1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57")
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72")
M20x1,5/
½ NPT
1 Однокамерное исполнение
2 Двухкамерное исполнение
