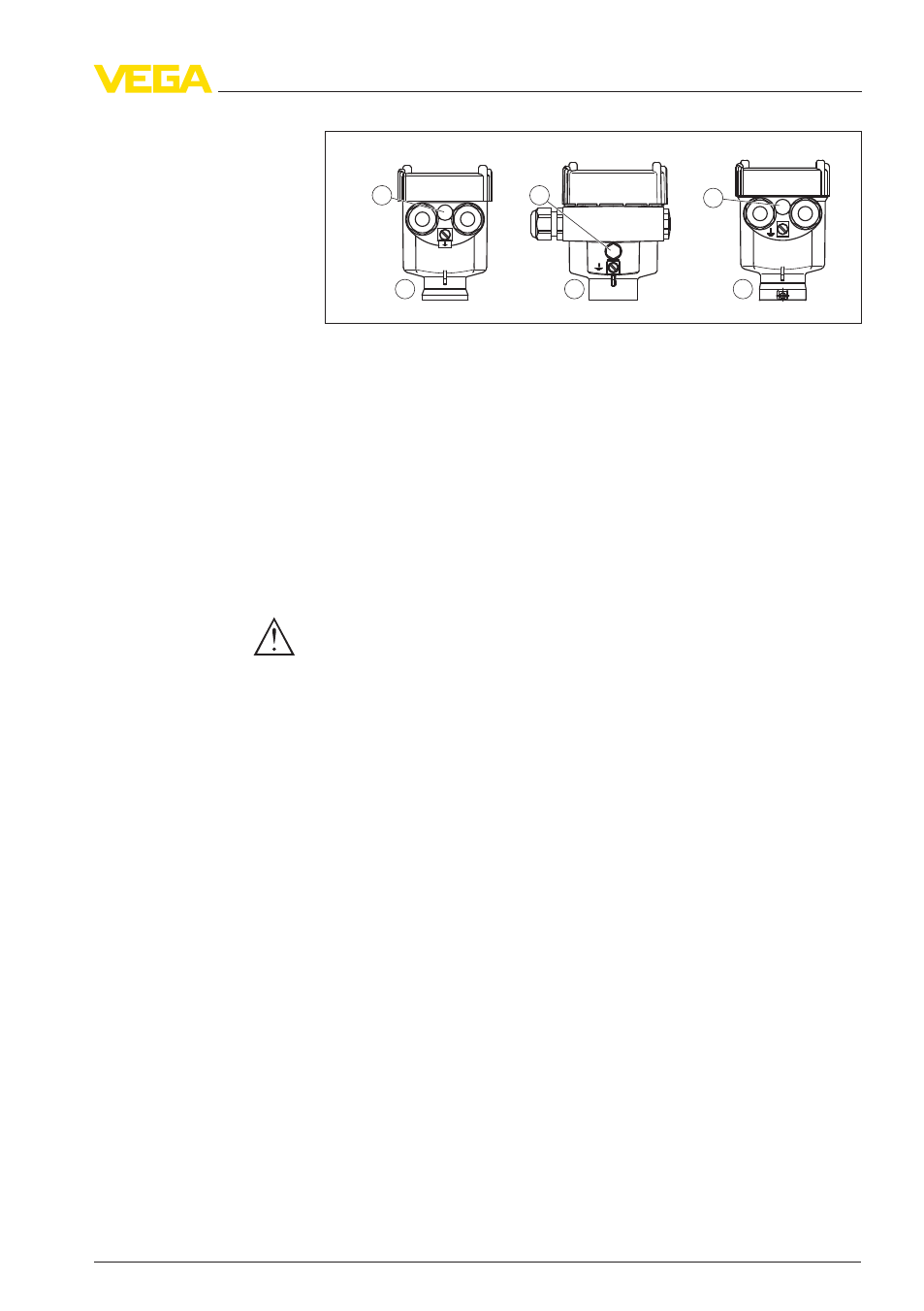

Рис. 9: Однокамерный корпус из различных материалов
1 Пластик (не для EEx d)
2 Алюминий
3 Нержавеющая сталь (не для EEx d)
4 Фильтр для выравнивания давления (не для EEx d)
Рекомендуется подключать VEGAWAVE 62 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Бесконтактный переключатель всегда показан в состоянии
покоя.
Внимание!
Запрещается подключение к сети без промежуточной нагрузки.
В противном случае блок электроники будет поврежден. Данный
тип выхода не применим для подключения к низковольтным
входам контроллера.
Примеры типичных применений:
l Сопротивление нагрузки при 24 V DC: 88 … 1800 Ω
l Расчетная мощность, реле 253 V AC: > 2,5 VA
l Расчетная мощность, реле 24 V AC: > 0,5 VA
Для непосредственного управления реле, затворами, магнитны-
ми клапанами, световыми и звуковыми сигналами и т.п.
После отключения нагрузки собственный ток кратковременно
падает ниже 1 mA, так что контакторы, ток удержания которых
меньше продолжительного собственного тока электроники,
обязательно отключатся.
Обзор корпусов
Схема подключения
