VEGAFLEX 67
L
L
L
115 mm (4.53")
69,4 mm
(2.73")
ø 10 mm
(0.39")
ø 20 mm
(0.79")
ø 4 mm
(0.16")
70 mm
(2.76")
71,4 mm
(2.81")
1
2
3
4

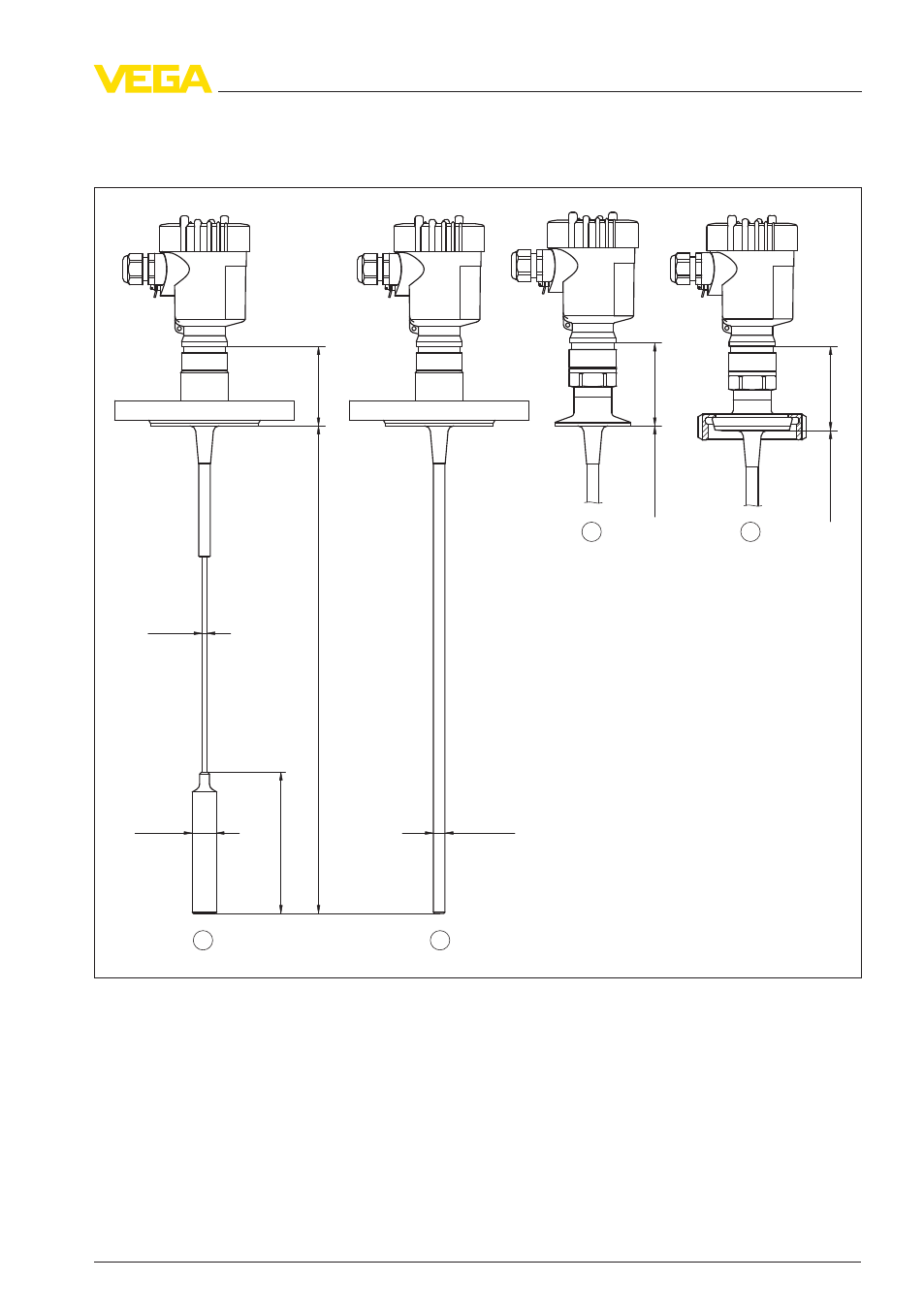

Рис. 29: VEGAFLEX 67, фланцевое исполнение
L
Длина датчика, см. "Технические данные"
1
Исполнение с тросом и фланцевым присоединением
2
Исполнение со стержнем и фланцевым присоединением
3
Clamp
4
Исполнение с накидной гайкой
VEGAFLEX
67 • Foundation Fieldbus
59
10 Приложение
32306
-
RU
-120413
