Инструкция по эксплуатации VEGA VEGAFLEX 67 (-200…+400°C) Profibus PA
Страница 10
TS
d1
h1
h2
d2
1
L2
L1

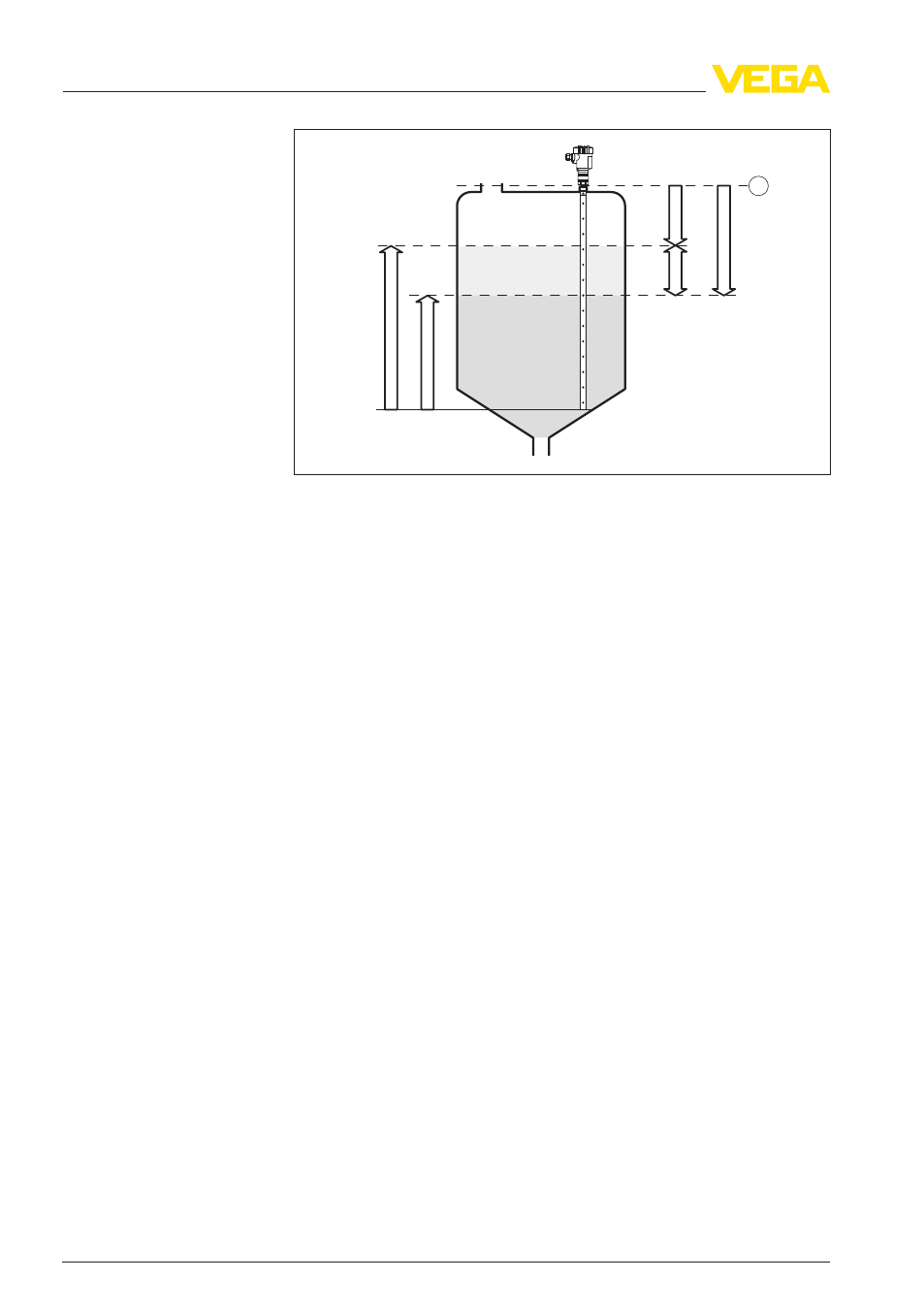

Рис. 2: Измерение межфазного уровня
1
Базовая плоскость
d1 Расстояние до межфазного уровня
d2 Расстояние до уровня
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1
Нижний продукт
L2
Верхний продукт
Сигнал межфазного уровня формируется непосредственно дат-
чиком и выдается в виде цифрового выходного сигнала.
На индикаторе модуля индикации и настройки и в PACTware
отображается расстояние до межфазного уровня (d1) в m(d).
Питание осуществляется через соединитель шинных сегментов
Profibus DP/PA или через карту VEGALOG 571 EP. Двухпровод-
ный кабель, соотв. Спецификации Profibus, служит для подачи
питания и цифровой передачи сигнала нескольких датчиков.
Профиль устройства VEGAFLEX
67 соответствует версии 3.0
Спецификации профиля.
Питание подсветки модуля индикации и настройки осуще-
ствляется от датчика. Для этого необходим определенный
уровень рабочего напряжения.
Напряжение питания см. в п. "Технические данные".
Для дополнительного подогрева модуля требуется отдельное
рабочее напряжение (см. Инструкцию "Модуль индикации и
настройки с подогревом)".
Данная функция не поддерживается для приборов во взрывоза-
щищенном исполнении.
Выходной сигнал
Питание и связь с ши-
ной
10
VEGAFLEX
67 • Profibus PA
