Блок электроники CL-E.60P. предназначен для датчиков
VEGACAL - Profibus PA.
Блок электроники CL-E.60F. предназначен для VEGACAL -
Foundation Fieldbus FF.
Блок электроники CL-E.60X. предназначен для VEGACAL - с
устройством формирования сигнала.
Осторожно!
Для применений во взрывоопасных зонах разрешается приме-
нять только устройства и блоки электроники с соответствующей
маркировкой взрывозащиты. Проверьте данные на шильдике
прибора.
4
.3
Порядок монтажа

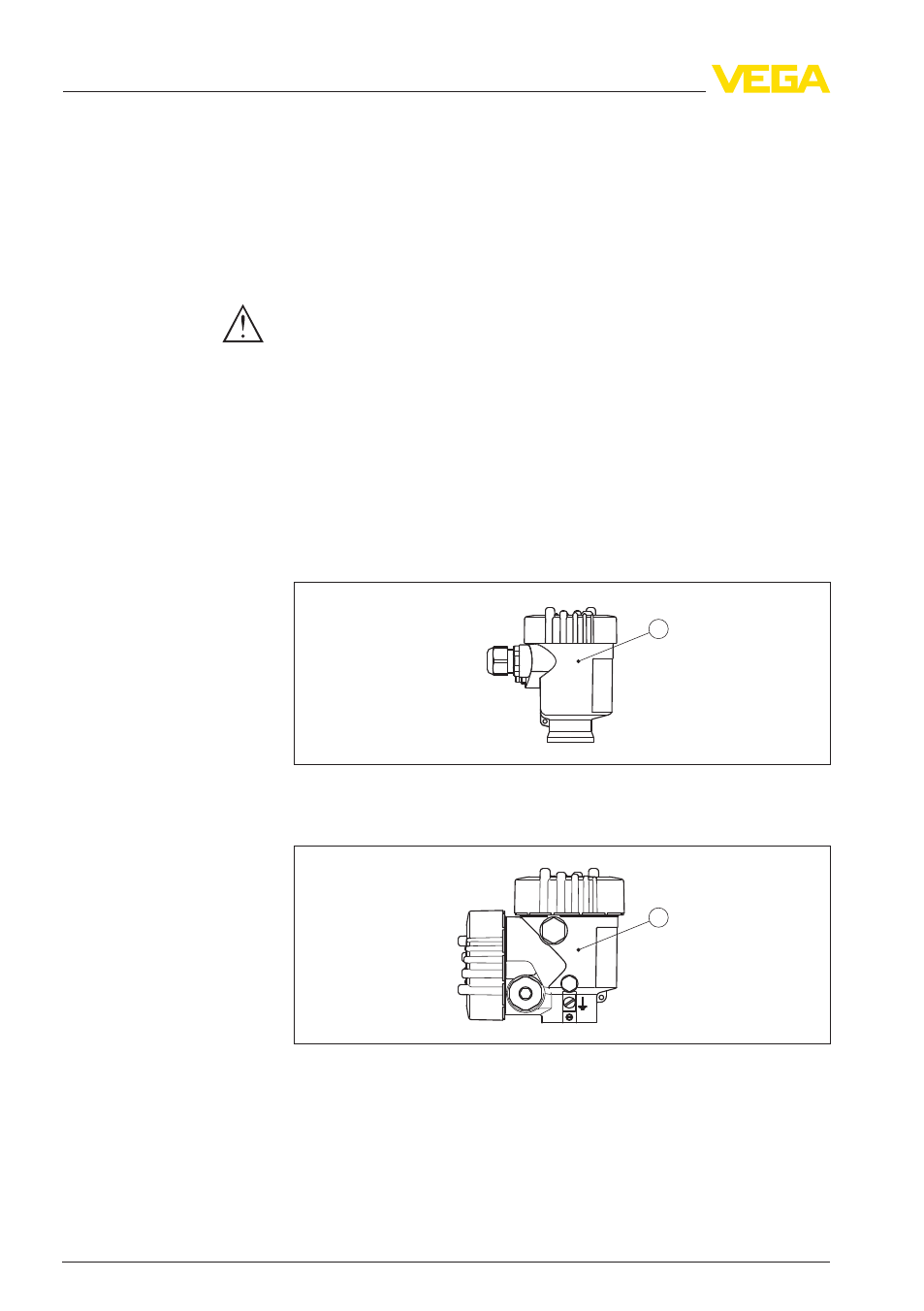

Блок электроники находится в отсеке электроники. На рисунках
ниже показано расположение отсека электроники в однокамер-
ном и двухкамерном корпусе.
1
Рис. 1: Однокамерный корпус
1
Расположение блока электроники
1
Рис. 2: Двухкамерный корпус
1
Расположение блока электроники
Выполнить следующее:
1
Отключить питание.
2
Отвинтить крышку отсека электроники.
Порядок монтажа
