6 Пуск в эксплуатацию
6 .1 Общее
Цифры в скобках соответствуют цифровым обозначениям на
следующих рисунках.
На блоке электроники находятся следующие индикаторы и
переключатели:
l Потенциометр для настройки на плотность продукта (1)
l Переключатель режимов работы - min/max (2)
l Кнопка моделирования (3)
l Индикатор состояния (6)
6 .2 Элементы настройки
4
5
6
3
1
2
Simulation
NAMUR IEC 60947-5-6
VB60N

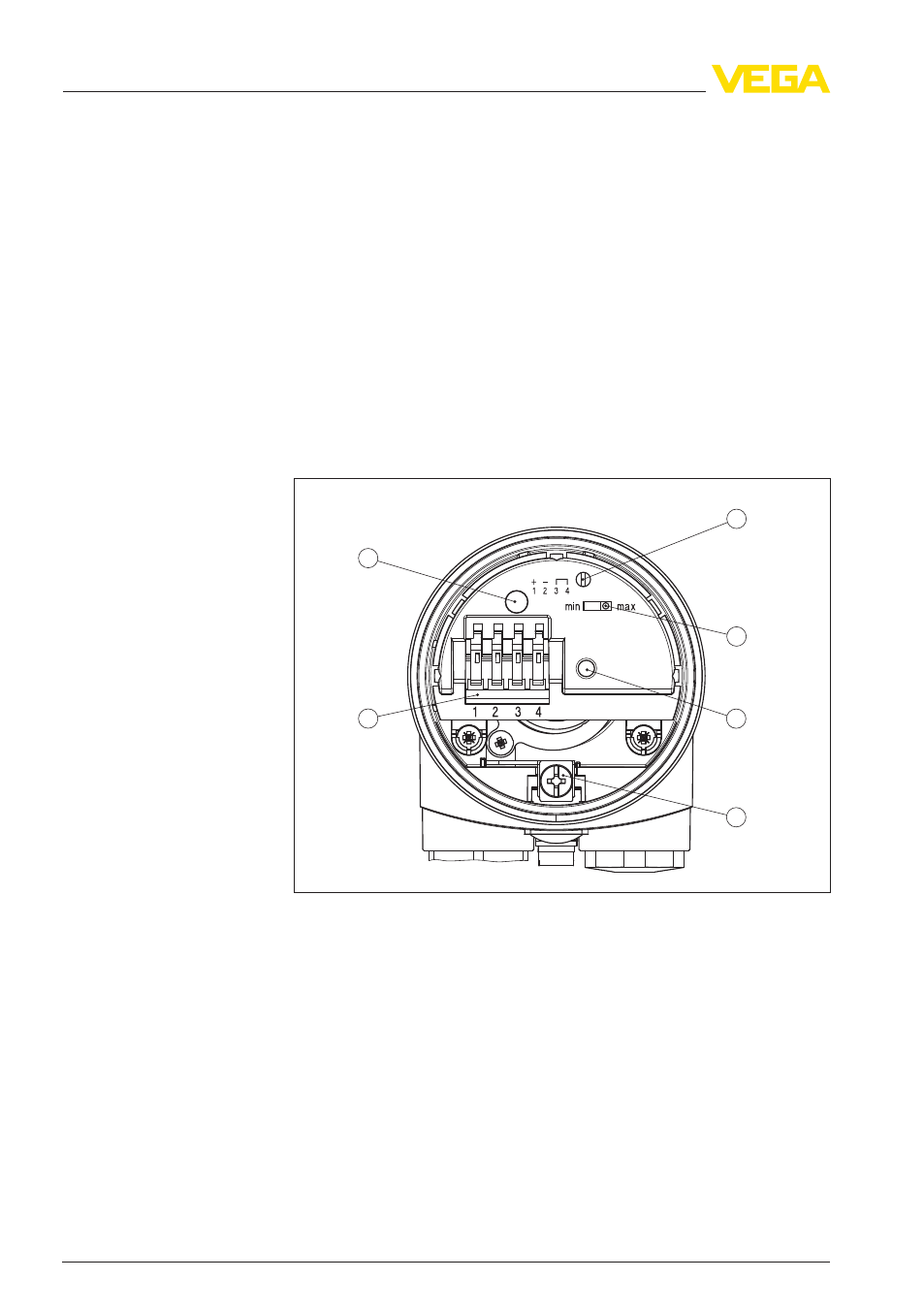

Рис. 13: Отсек электроники и подключения - выход NAMUR
1 Потенциометр для настройки точки переключения
2 DIL- переключатель для обращения характеристики
3 Кнопка моделирования
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
С помощью потенциометра можно настроить точку переключе-
ния на данный сыпучий продукт. Точка переключения имеет
заводскую установку, и изменять ее можно только в крайнем
случае.
Назначение/конфигу-
рация
Отсек электроники и
подключения
Настройка точки пере-
ключения (1)
