Инструкция по эксплуатации VEGA VEGAFLEX 67 (-40…+150°C) Profibus PA

Страница 9

Advertising
background image

TS

d1

h1

h2

d2

1

L2

L1

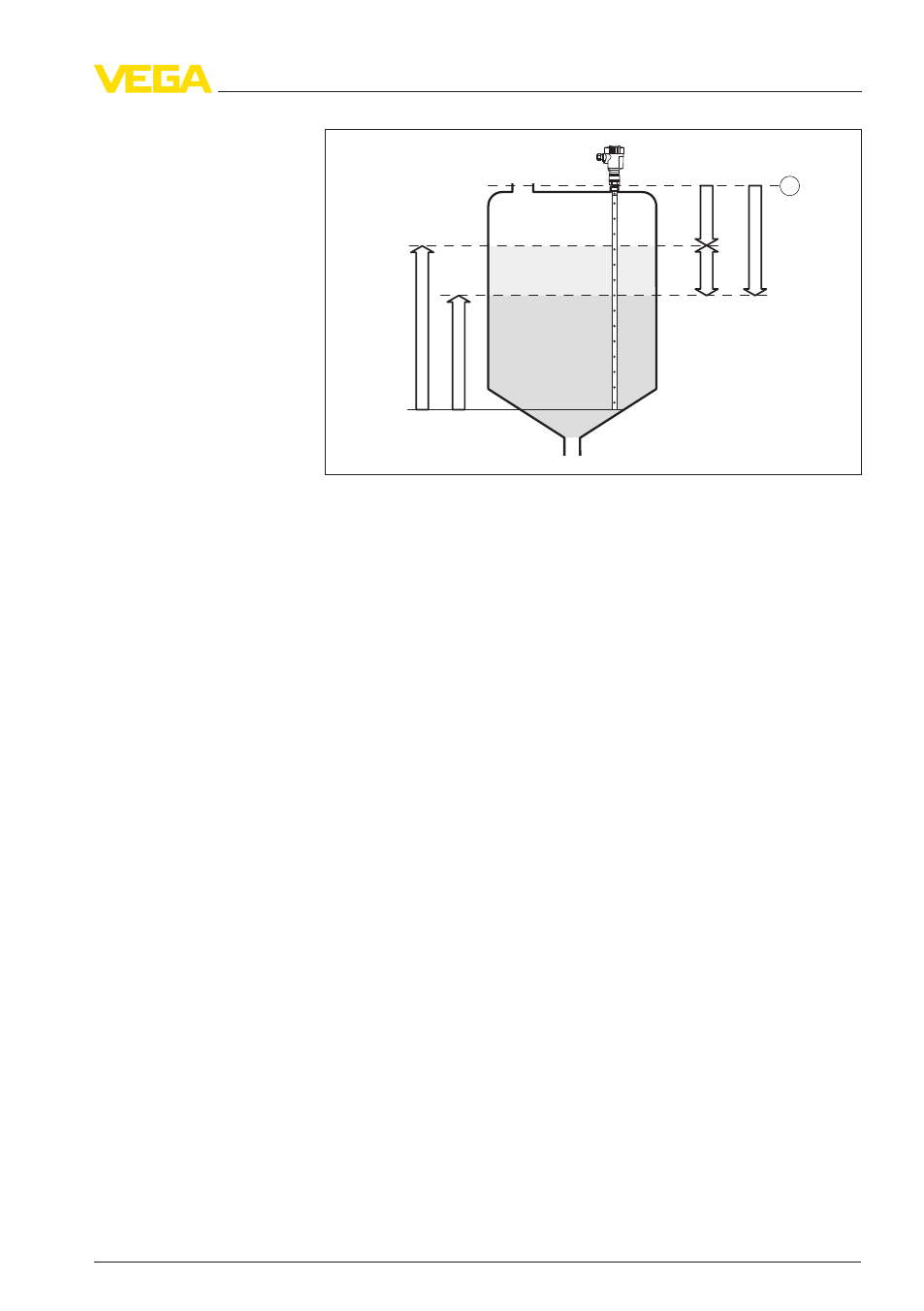

Рис. 2: Измерение межфазного уровня

1

Базовая плоскость

d1 Расстояние до межфазного уровня
d2 Расстояние до уровня
TS

Толщина слоя верхнего продукта (d1 - d2)

h1 Высота межфазного уровня
h2 Высота общего уровня
L1

Нижний продукт

L2

Верхний продукт

Сигнал межфазного уровня формируется непосредственно дат-
чиком и выдается в виде цифрового выходного сигнала.

На индикаторе модуля индикации и настройки и в PACTware
отображается расстояние до межфазного уровня (d1) в m(d).

Питание осуществляется через соединитель шинных сегментов
Profibus DP/PA или через карту VEGALOG 571 EP. Двухпровод-
ный кабель, соотв. Спецификации Profibus, служит для подачи
питания и цифровой передачи сигнала нескольких датчиков.
Профиль устройства VEGAFLEX 67 соответствует версии 3.0
Спецификации профиля.

Питание подсветки модуля индикации и настройки осуще-
ствляется от датчика. Для этого необходим определенный
уровень рабочего напряжения.

Напряжение питания см. в п. "Технические данные".

Для дополнительного подогрева модуля требуется отдельное
рабочее напряжение (см. Инструкцию "Модуль индикации и
настройки с подогревом)
".

Данная функция не поддерживается для приборов во взрывоза-
щищенном исполнении.

Выходной сигнал

Питание и связь с ши-
ной

VEGAFLEX

67 • Profibus PA

9

3 Описание изделия

31855

-

RU

-120413
