21
5 Подключение к источнику питания
VEGACAL 69 • Foundation Fieldbus
31180-R
U-131015
1
3
2
Display
1 2 5 6 7 8
I2C

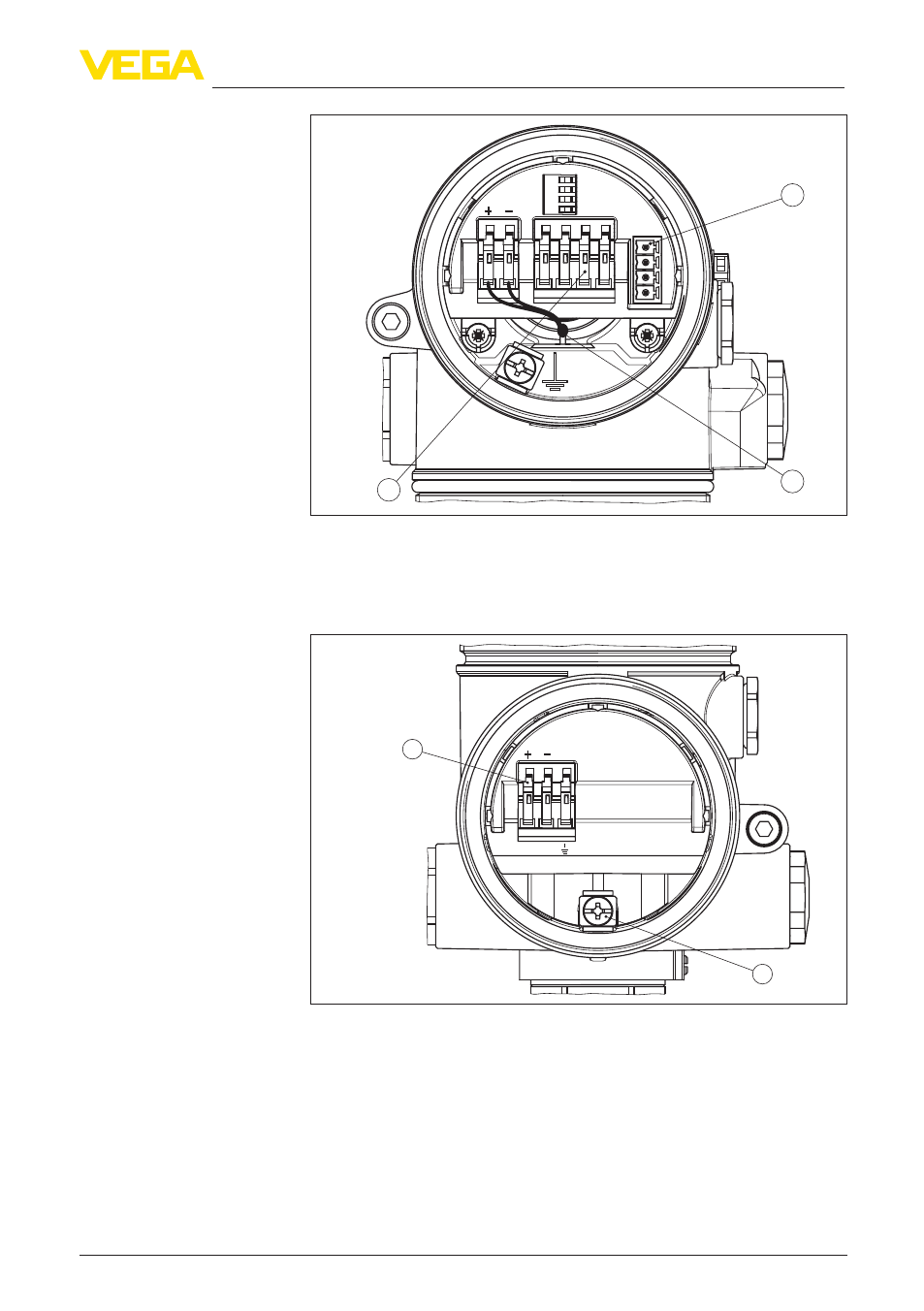

Рис. 15: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
1
2
1 2
Рис. 16: Отсек подключения (двухкамерный корпус Ex d)
1 Пружинные контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
