VEGA VEGAPULS 67 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART four-wire - Инструкция (Страница 16)

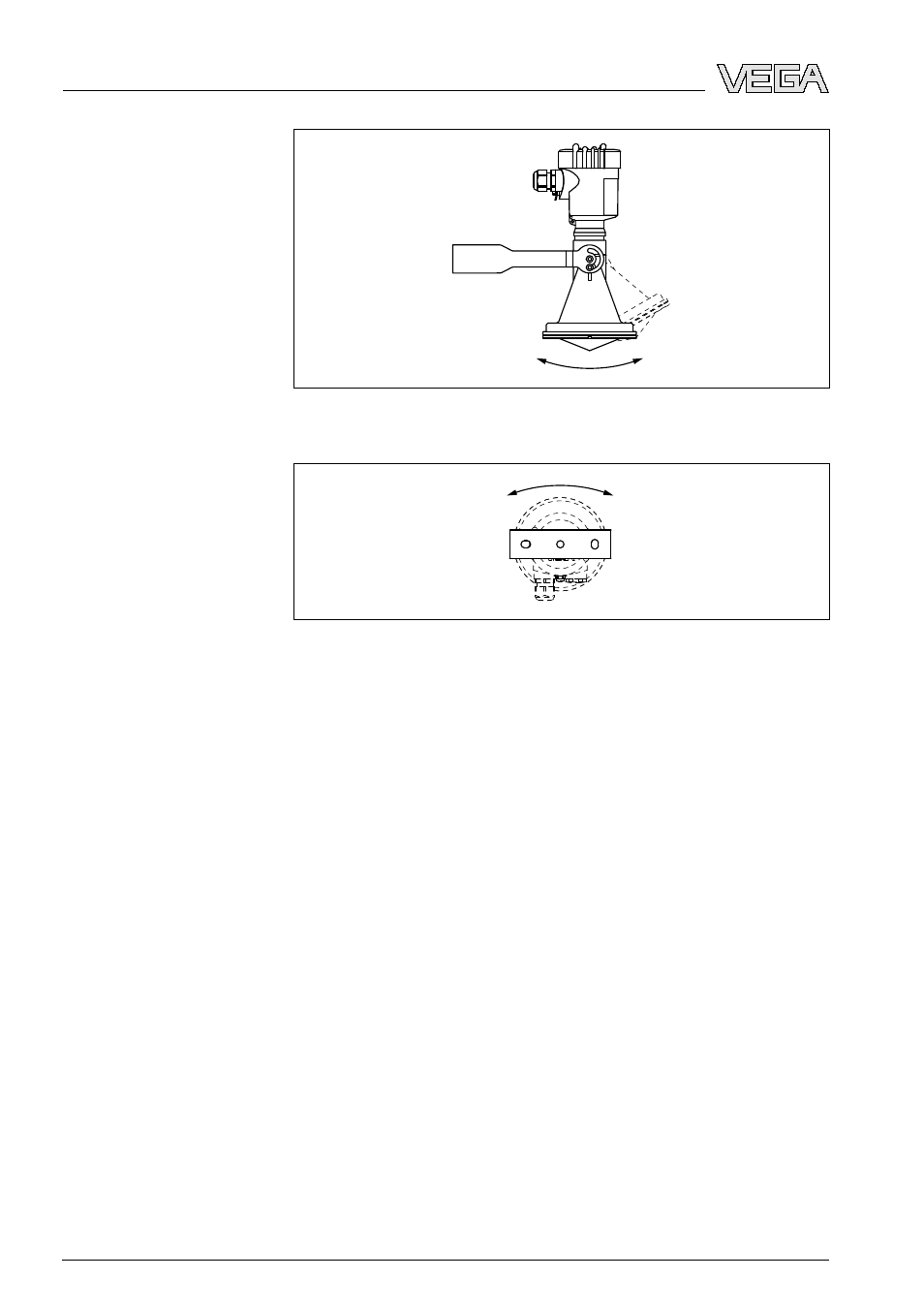

Рис. 7: Установка угла наклона
Рис. 8: Поворот при креплении в середине
Накидной фланец предназначен для монтаджа на фланце DN 80/
ANSI
3", адаптерный фланец - для монтажа на фланцах DN 100/
ANSI 4" и DN 150/ANSI 6"
Чертежи данных вариантов монтажа см. в разделе "Размеры".
Накидной или адап-
терный фланец
16 VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
4 Монтаж
32939
-RU
-090730
