1
2
3
4
5
6
10
9
8
7

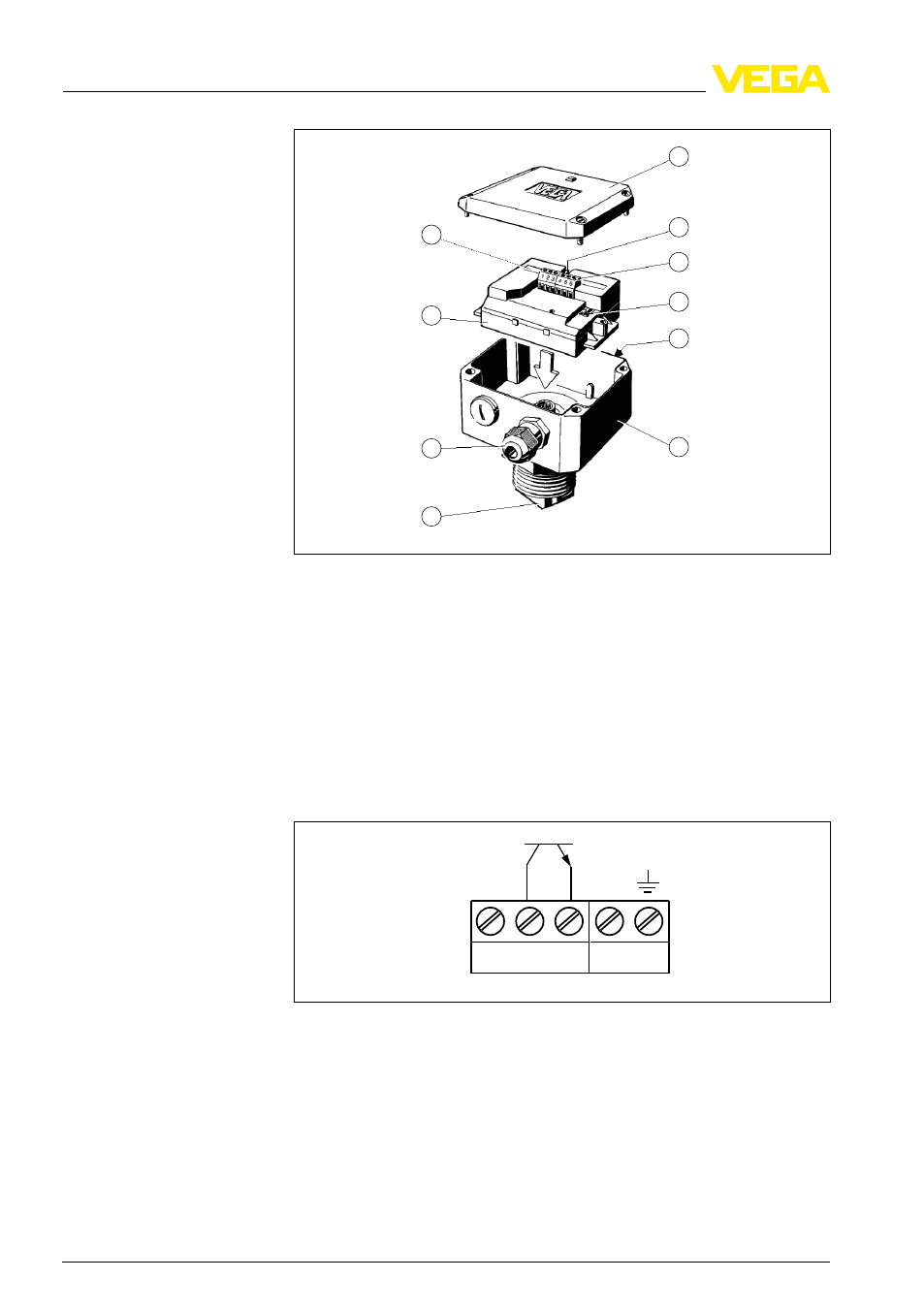

1 Крышка корпуса
2 Индикатор состояния (светодиод)
3 Соединительные клеммы
4 Переключатель режимов работы (A/B)
5 Типовой шильдик VEGAKON 61
6 Корпус прибора
7 Электрод
8 Кабельный ввод
9 Блок электроники
10 Типовой шильдик блока электроники
5 .3 Схема подключения
1 2 3 4 5
+ -
Рис. 5: Транзисторный выход
Транзистор переключает напряжение питания блока электрони-
ки на бинарный вход контроллера или на электрическую
нагрузку. Потребитель (нагрузка) может подключаться по типу
PNP
или NPN.
Транзисторный выход
без электрического
потенциала
Примеры схем соеди-
нения
12 VEGAKON 61 • транзистор (NPN/PNP)
5 Подключение к источнику питания
32648
-RU
-100505
